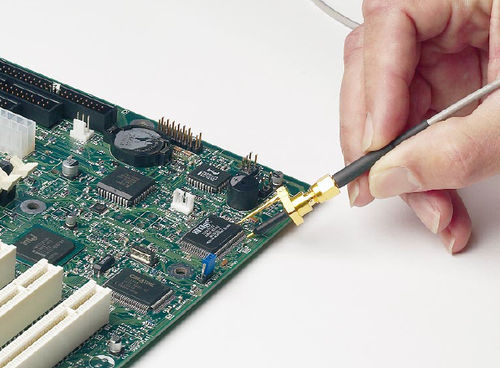

Зонд пассивного типа PP066

частотыдля осциллографадля электроники

Пробники с линией передачи - это особый тип пассивных пробников, предназначенных для использования на очень высоких частотах. Они заменяют высокоомный кабель пробника, используемый в традиционных пассивных пробниках, на прецизионную линию передачи с характеристическим сопротивлением, соответствующим входному сопротивлению осциллографа (50 Ом). Это значительно снижает входную емкость до долей пикофарада, минимизируя нагрузку высокочастотных сигналов. Согласующая сеть на наконечнике увеличивает входное сопротивление по постоянному току. Хотя входное сопротивление по постоянному току у этих пробников ниже, чем у традиционных пассивных пробников (обычно от 500 Ω до 1kΩ), их входной импеданс остается практически постоянным во всем диапазоне частот. Традиционный пассивный пробник ÷10 имеет входной импеданс 10 МВт по постоянному току, однако этот импеданс быстро падает с частотой, становясь ниже входного импеданса пробника для линии передачи при частоте менее 100 МГц. В некоторых приложениях зонды на основе линий передачи имеют преимущества перед активными зондами. Кроме того, что они дешевле, их пассивная конструкция более устойчива к перенапряжению и воздействию электростатического разряда. Они полезны в приложениях, где создаются быстро нарастающие, узкие импульсы с амплитудой, превышающей динамический диапазон активных пробников. Кроме того, они имеют меньшее паразитное влияние на частотную характеристику. Пробник линии передачи с высоким коэффициентом передачи, управляющий осциллографом, может использоваться в качестве "золотого стандарта" в ситуациях, когда отклик активного пробника вызывает сомнения.
