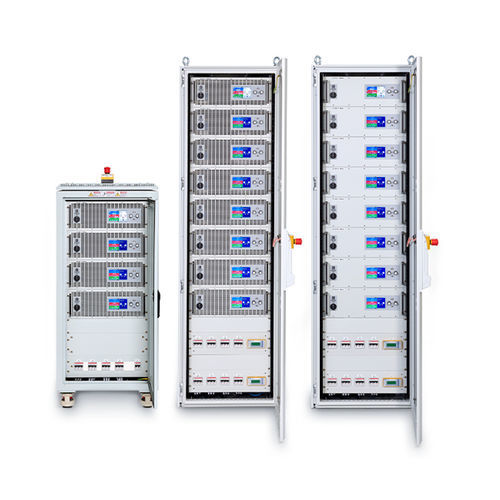

Источник электропитания для монтажа в стойку EA series

DCрегулируемыйс изменяющимся выходом

Обзор
Сконфигурируйте 3U, 4U и 6U устройства в стойках 42U, 38U, 24U и 15U. Комбинируйте двухнаправленные источники питания серий EA-10000 и EA-10000 Industrial, программируемые источники питания или регенеративные нагрузки. Параллельное подключение позволяет масштабировать мощность системы до 3,84 МВт (64 устройства в 13 стойках); в одном 42U-стойке можно разместить пять блоков по 60 кВт (300 кВт).

Кратко

• Размеры стоек: 42U, 38U, 24U, 15U
• Высоты устройств: 3U, 4U, 6U
• Поддерживаемые типы: двухнаправленные (регенеративные) источники, программируемые источники, регенеративные нагрузки
• Мощность: до 300 кВт в 42U-стойке; до 3,84 МВт в многостойковой конфигурации (13 стоек, 64 устройства)
• Серии: EA-10000, EA-10000 Industrial, EA-PSB 20000, EA-BT 20000 (воздушное/водяное охлаждение)
• Форм-фактор: шкафы 19", глубина 39.4" (≈1001 мм)
• Поставка: комплектные (turnkey) стойки
• Типичные применения: тестирование батарей (ячейка/модуль/пакет), тестирование топливных элементов, PV, электролиз и другие DC-приложения высокой мощности

Ключевые показатели
Мощность: до 3,84 МВт (система)
Напряжение: до 3000 В на стойку
Ток: до 8000 A на стойку

Безопасность и защита

• Интегрированная система безопасности
  Подготовлено для подключения к трехфазной сети (типично 400 В). Включает кнопку экстренной остановки и контакты задней двери.
• Центральное реле безопасности
  Контролирует цепочку безопасности и при необходимости отключает резервные AC-контакторы.
• Предохранительная защита
  Все устройства и кабели защищены предохранителями.

Опции

• Водяное охлаждение
  Предварительно установленная система распределения воды для сред с низким уровнем шума и высокой тепловой нагрузкой.
• NS-защита (Сеть & Питание)
  Мониторит сеть переменного тока для предотвращения образования островков и отключает стойку при сбоях сети.
• Монитор изоляции
  Обнаруживает неисправности изоляции между DC-выходом и землей и при необходимости инициирует остановку системы.
• DC-контактор
  Обеспечивает безопасное разъединение между системой и DUT; интегрируется в цепочку экстренной остановки.
• DC медная шина (Busbar)
  Позволяет параллелить несколько устройств для увеличения выходной мощности стойки.
• Ethernet-коммутатор
  Опциональный 24-портовый коммутатор для централизованного управления многоканальными подключениями по единому Ethernet-интерфейсу.
• Сигнальная лампа
  Обеспечивает наглядную индикацию состояния системы.

Конфигурации стоек и примеры применения

• Шкаф 15U — до 60 кВт: компактное решение для лабораторий или начальных установок.
• Шкаф 24U — до 180 кВт: сбалансированный размер для средних приложений и масштабирования.
• Шкаф 42U — до 300 кВт: высокая плотность мощности для промышленных или R&D сред; масштабируемость для многостойковых систем.
• Многостойковые системы — до 3,84 МВт (13 стоек): объединенная цепочка экстренной остановки и минимальный общий занимаемый объем для крупных установок.

Программное обеспечение

• EA Power Control — программный пакет для Windows для управления, контроля и программирования устройств EA с ПК. Обеспечивает управление на уровне HMI и расширенные функции моделирования и тестирования.

Модели (кратко)
EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel
EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A per channel | 18 Channels
EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A per channel | 2 Channels
EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel

Технические характеристики

• Максимальная мощность системы: до 3,84 МВт (13 стоек, 64 устройства)
• Максимальная мощность на стойку (напр., 42U): до 300 кВт (5 × 60 кВт); в некоторых конфигурациях для Америк до 360 кВт
• Максимальное напряжение на стойку: до 3000 В
• Максимальный ток на стойку: до 8000 A
• Поддерживаемые размеры стоек: 42U, 38U, 24U, 15U
• Поддерживаемые высоты устройств: 3U, 4U, 6U
• Охлаждение: воздушное стандартно; водяное опционально для некоторых 4U/6U моделей
• Интерфейсы: USB, Ethernet, аналоговые интерфейсы стандартно; опциональный Ethernet-коммутатор 24 порта
• Защита: OVP, OCP, OT, интегрированные DC-контакторы, монитор изоляции, центральное реле безопасности, защита предохранителями
• Типичные применения: тестирование элементов/модулей/пакетов батарей, тестирование топливных элементов, PV, электролиз и другие DC-приложения высокой мощности
