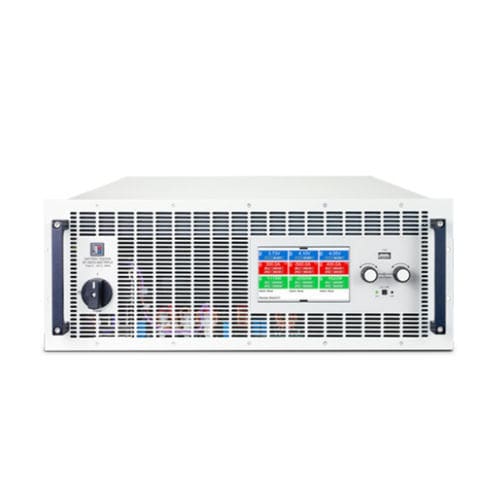

Тестер импеданса батареи EA-BT 20000 series

напряжениярабочих характеристикдля испытания на заряд-разряд

Обзор
Серия EA-BT 20000 оптимизирована для испытаний и моделирования аккумуляторов и представляет собой полностью двунаправленные источники питания, обеспечивающие управляемую разрядку и заряд ячеек, модулей и паков. Регенеративная технология восстанавливает энергию при разрядке или имитации зарядки и возвращает её в локальную сеть, снижая эксплуатационные и HVAC‑затраты. Масштабируемая мощность и возможность параллельного объединения каналов позволяют адаптировать решение для стендовых и производственных испытаний на уровне системных токов.

Ключевые характеристики

• Двунаправленная работа: режимы источник/приёмник для разряда, заряда и имитации батареи
• Регенеративный возврат энергии: до 96% эффективности
• Масштабируемая мощность: до 30 кВт на блок и параллеление для увеличения пропускной способности
• Высокое напряжение: доступны модели до 2000 В
• Высокий ток: до 1000 А на канал в отдельных моделях; параллельные каналы обеспечивают большие суммарные токи
• Autoranging: поддерживает номинальную мощность при широких комбинациях напряжения/тока (до ~33% от номинала)
• Внешние входы измерения (remote sense) для точного измерения напряжения на изделии (DUT)
• Быстрая связь: 1 ms для ускорения автоматизированных испытаний
• Функции безопасности и автоматизации тестов: активный предварительный заряд, проверка кабелей/соединений, защита от перегрузки кабеля
• Опционная водяная система охлаждения для некоторых 4U/6U моделей для жестких промышленных условий

Применения

• Настольные и автоматизированные производственные тесты ячеек, модулей и паков
• Тестирование состояния здоровья (SOH), классификация для вторичной эксплуатации и испытания End-of-Line (EOL)
• Переработка батарей и возврат энергии перед утилизацией
• Моделирование батарей для разработки, верификации и валидации

Опции

• Опциональное водяное охлаждение для 4U/6U моделей для улучшения отвода тепла и надёжности
• Гибкие конфигурации autoranging и параллельных каналов для подгонки пропускной способности и требований по мощности

Представительные семейства моделей и выбранные данные (Серия / Мощность / Напряжение / Диапазон тока / Каналы)
EA-BT 20000 4U | 0–30 kW | 0–2000 V | 0–1000 A per channel | 1 Channel
EA-BT 20000 3U | 0–15 kW | 0–2000 V | 0–600 A per channel | 1 Channel
EA-BT 20000 Triple 4U | 4 kW to 10 kW per channel | 0–920 V | 0–40 A up to 0–600 A per channel | 3 Channels

Примеры отдельных моделей (Модель — Мощность — Напряжение — Диапазон тока — Каналы)
EA-BT 20200-420 4U — 0–30 kW — 0–200 V — 0–420 A per channel — 1 Channel
EA-BT 22000-40 4U — 0–30 kW — 0–2000 V — 0–40 A per channel — 1 Channel
EA-BT 20500-180 4U — 0–30 kW — 0–500 V — 0–180 A per channel — 1 Channel
EA-BT 20080-1000 4U — 0–30 kW — 0–80 V — 0–1000 A per channel — 1 Channel
EA-BT 20010-400 Triple 4U — 0–4 kW per channel — 0–10 V — 0–400 A per channel — 3 Channels
EA-BT 20200-140 Triple 4U — 0–10 kW per channel — 0–200 V — 0–140 A per channel — 3 Channels
EA-BT 20060-500 3U — 0–15 kW — 0–60 V — 0–500 A per channel — 1 Channel

Документы и ПО (кратко)
Доступны datasheets, руководства пользователя и руководства по программированию для серии и для конкретных моделей (примеры на странице продукта).

Технические характеристики (кратко)

• Максимальная мощность: до 30 кВт (в зависимости от модели)
• Максимальное напряжение: до 2000 В (в зависимости от модели)
• Максимальный ток на канал: до 1000 А (в зависимости от модели); параллельные каналы для больших суммарных токов
• Эффективность регенерации: до 96%
• Авторенжинг: поддержка номинальной мощности в широкой области напряжение/ток (до ~33% номинала)
• Внешнее измерение (remote sense) для точного снятия напряжения на DUT
• Задержка связи: 1 ms (поддержка быстрых автоматизированных тестов)
• Защитные и автоматизационные функции: активный предварительный заряд, проверка кабелей/соединений, защита от перегрузки кабеля
• Опции: водяное охлаждение для 4U/6U моделей
