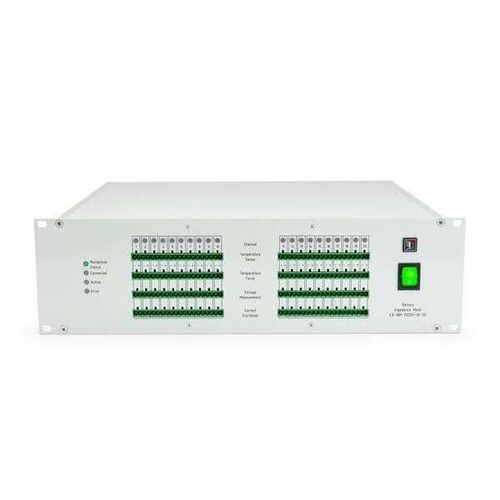

Тестер импеданса EA-BIM 20000

для аккумуляторанастольныймногоканальный

Обзор
Получайте быстрые и точные данные о состоянии литий‑ионных ячеек с помощью электрохимической спектроскопии импеданса (EIS) на до 20 каналах с высоким пропускным способом. В комплекте BIM.Suite, отраслевые интерфейсы и низкое энергопотребление облегчают интеграцию в автоматизированные рабочие процессы тестирования.

Основные характеристики

• Точные EIS‑измерения с точностью измерения импеданса лучше 1 %.
• Диапазон частот: 1 mHz – 10 kHz.
• 20 мультиплексированных EIS‑каналов.
• 20 входов для датчиков температуры PT100, 4‑проводное подключение.
• Встроенная функция заряд/разряд ячейки до 1 A при 5 V (DC max 5 V / 1 A).
• Максимальный переменный ток (AC): 10 A.
• Низкое энергопотребление < 60 W.
• Разработано для интеграции в более крупные испытательные системы (например, EA‑BCTS) и для высокообъёмного тестирования.

Интеграция и подключение

• USB device‑порт для подключения к ПК.
• CAN‑шина для связи с испытательными системами циклических испытаний батарей.
• Форм‑фактор 3U с 20 EIS и температурными каналами в компактном исполнении.

Производительность EIS

• Многочастотные измерения (rapidEIS) с мульто‑тональными импульсами обеспечивают скорость измерений в сотни раз выше по сравнению с традиционными swept‑измерениями.
• Возможность измерений во время зарядки или разрядки.

Программное обеспечение

• BIM.Suite в комплекте: конфигурация тестов, сбор данных, визуализация и анализ.
• Функции: встроенные визуализации и анализы, стандартные swept‑ или быстрые мульти‑синусные измерения, экспорт результатов в распространённых форматах файлов.

Модели
Модель | Напряжение | Каналы
EA-BIM 20005-10-20 | 0–5 V / 1 A | 20 Channels

Технические характеристики

• Каналы: 20
• Диапазон частот: 1 mHz – 10 kHz
• Макс. AC ток: 10 A
• Макс. DC напряжение / ток: 5 V / 1 A
• Датчики температуры: 20 каналов, PT100 4‑проводное подключение
• Точность измерения импеданса: лучше 1 %
• Режимы измерений: стандартный sweep и быстрый multi‑sine / multi‑tone (rapidEIS)
• Интерфейсы: USB device, CAN
• Потребляемая мощность: < 60 W
• Форм‑фактор: 3U
• Поставляемое ПО: BIM.Suite (настройка, сбор, анализ)
• Совместимость: интеграция с системами типа EA‑BCTS для совместных циклических тестов и EIS
