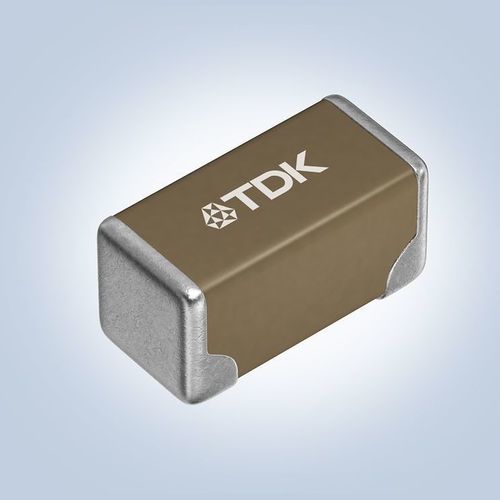

Керамический конденсатор CN series

кристалл ИСSMDмногослойный

Обзор
TDK расширяет серию CN многослойных керамических конденсаторов (MLCC) новыми типами с мягкими выводами и низким сопротивлением. Конструкция предусматривает нанесение слоёв смолы только со стороны монтажа на плату, что обеспечивает прохождение тока вне смолы и снижает сопротивление контактов по сравнению с обычными MLCC с мягкими выводами.

Ключевые моменты

• Слои смолы покрывают только сторону монтажа на плату
• Фирменная конструкция TDK сочетает преимущества мягкой терминовки и пониженное электрическое сопротивление
• Большие ёмкости: до 22 μF в корпусе 3216 и до 47 μF в корпусе 3225
• Доступны автомобильные (CNA серия, соответствие AEC-Q200) и коммерческие (CNC серия) варианты

Детали продукта
TDK дополняет серию CN моделями CNA (автомобильный класс) и CNC (коммерческий класс). Новая конструкция мягкой терминовки снижает сопротивление контактных электродов, сохраняя защиту от коротких замыканий в силовых и батарейных линиях. Высокие ёмкости уменьшают количество компонентов и позволяют компактнее размещать элементы на плате. Массовое производство начато в сентябре 2023 года.

Особенности и области применения
Основные области применения

• Сглаживание и развязка питающих линий для электронных блоков управления (ECU) автомобилей
• Сглаживание и развязка питающих линий для промышленных роботов и аналогичного оборудования

Основные характеристики и преимущества

• Автомобильный вариант соответствует AEC-Q200 (CNA серия)
• Высокие ёмкости для экономии места: 22 μF (3216) и 47 μF (3225)
• Конструкция выводов TDK обеспечивает мягкую терминовку с сопротивлением, сопоставимым со стандартными (не мягкими) продуктами

Ключевые данные (таблица)
Type | Outer dimensions [mm] | Temperature characteristics | Rated voltage [V] | Capacitance [μF]
CNA5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNC5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNA5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNC5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNA6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
CNC6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
*Примечание: CNA = автомобильный класс (AEC-Q200), CNC = коммерческий класс.

Технические характеристики

• Серия: CN (CNA = автомобильный класс, CNC = коммерческий класс)
• Мягкая терминовка: слои смолы только на стороне монтажа для снижения сопротивления выводов
• Размеры и максимальные ёмкости: 3216 (3.2 × 1.6 × 1.6 мм) до 22 μF; 3225 (3.2 × 2.5 × 2.5 мм) до 47 μF
• Диэлектрик/температурные характеристики: варианты X7R и X7S
• Номинальные напряжения: примеры в ключевых данных (50 В для типов X7R, 10 В для высокоемкостных типов X7S)
• Соответствие автомобильным требованиям: серия CNA отвечает AEC-Q200
• Назначение: сглаживание и развязка питающих/батарейных линий в автомобильных ECU и промышленном оборудовании
• Начало серийного производства: сентябрь 2023
