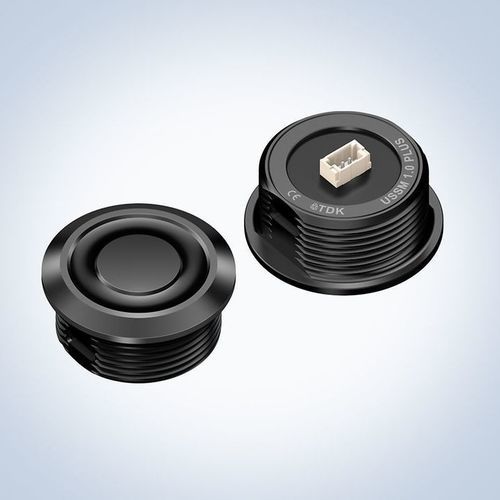

Многомодовый ультразвуковой детектор USSM1.0 PLUS-FS

Обзор продукта
Ультразвуковой сенсорный модуль USSM1.0 PLUS-FS компании TDK Corporation (номер заказа B59110W2111W032). Элемент датчика механически развязан от корпуса для снижения чувствительности к внешним вибрациям. Модуль имеет степень защиты IP65/67 и рассчитан на номинальное напряжение 12 В. Варианты монтажа: фронтальный монтаж через резьбу M19 с контргайкой или фиксация защёлкивающимися крюками.

Функциональность
Модуль приводится в действие драйвером и интегрированным пьезоэлектрическим преобразователем. Встроенный ASIC обработки сигнала рассчитывает время распространения (time-of-flight) с частотой до 50 измерений/с. Диапазон измерений 18 см–200 см; в режиме pitch-and-catch с несколькими модулями возможны измерения до 4 см. Угол обзора (FoV) ±35° и может настраиваться для конкретных измерительных сценариев. Датчик надёжно работает при различных условиях освещённости, включая прямой солнечный свет, а измерения в значительной степени не зависят от цвета или прозрачности цели.

Применение

• Обнаружение препятствий и предотвращение столкновений в мобильных системах (например, автономные мобильные роботы, AGV)
• Измерение расстояния и уровня в стационарных системах

Технические характеристики

• Модель: USSM1.0 PLUS-FS
• Номер заказа: B59110W2111W032
• Степень защиты: IP65 / IP67
• Номинальное напряжение: 12 В
• Крепление: передняя панель через резьбу M19 с контргайкой или с помощью защёлкивающихся крюков
• Датчик: механически развязанный элемент
• Преобразователь: встроенный пьезоэлектрический диск
• Обработка сигнала: встроенный ASIC
• Частота выборки: до 50 измерений/с
• Диапазон измерений: 18 см–200 см (до 4 см в режиме pitch-and-catch)
• Угол обзора (FoV): ±35° (настраивается заказчиком)
• Надёжная работа при различных условиях освещённости, включая прямой солнечный свет; измерения в значительной степени независимы от цвета/прозрачности цели
• Основные применения: измерение расстояния, обнаружение препятствий, предотвращение столкновений в мобильных и стационарных системах
