Магнитная катушка индуктивности ERUC23

SMDдля импульсных источников питаниядля автомобильных технологий

Обзор продукта

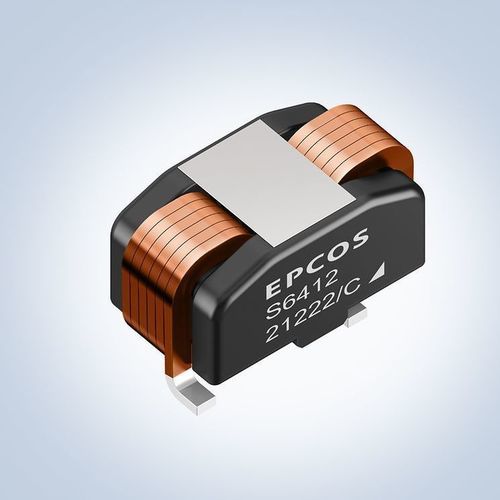

TDK Corporation расширила семейство индуктивностей с плоским проводом серией сцепленных индуктивностей EPCOS ERUC23 (семейство кодов заказа B82559S*). Эти SMD сцепленные индуктивности содержат два обмотки, использующие единый магнитный сердечник, и доступны в шести вариантах. Серия сертифицирована по AEC‑Q200 и соответствует RoHS, предназначена для автоматического монтажа на поверхность (pick-and-place). Площадь посадки: 26,8 x 13,8 мм; высота варьируется от 13,7 мм до 14,0 мм в зависимости от типа. Рабочий температурный диапазон: -40 °C до +150 °C. DC‑сопротивление одной обмотки варьируется от 0,82 mΩ до 1,85 mΩ в зависимости от типа.

Применения

• Двухфазные понижающие и повышающие преобразователи, а также преобразователи buck/boost
• Гибридные преобразователи с 48 В на 12 В (летучий‑конденсаторный преобразователь)

Основные характеристики и преимущества

• Высокие токи насыщения в зависимости от типа
• Низкое DC‑сопротивление на обмотку
• Совместимость с автоматическим монтажом (поверхностный монтаж)
• Снижение пульсаций и повышение эффективности в компактном корпусе
• Экономия места по сравнению с двумя отдельными дросселями

Ключевые данные (таблица)
Type | Coupled Inductance (nom.) [μH] | DC resistance of one winding [mΩ] | Saturation current (typ., 25 °C) [A] | Saturation current (typ., 100 °C) [A]
ERUC23-4R1K | 4,1 | 1,85 | 50 | 39,5
ERUC23-3R2K | 3,2 | 1,85 | 63,5 | 49
ERUC23-2R8K | 2,8 | 1,25 | 61 | 47
ERUC23-2R2K | 2,2 | 1,25 | 77 | 58
ERUC23-1R8K | 1,8 | 0,82 | 81 | 62
ERUC23-1R4K | 1,4 | 0,82 | 97 | 73

Технические характеристики

• Серия / модель: ERUC23 (EPCOS, семейство кодов заказа B82559S*)
• Количество типов: 6
• Диапазон сцепленной индуктивности: 1,4 μH – 4,1 μH
• Ток насыщения (typ., 25 °C): 50 A – 97 A (зависит от типа)
• Ток насыщения (typ., 100 °C): 39,5 A – 73 A (зависит от типа)
• DC‑сопротивление (одна обмотка): 0,82 mΩ – 1,85 mΩ (зависит от типа)
• Площадь посадки: 26,8 x 13,8 мм
• Высота: 13,7 мм – 14,0 мм (в зависимости от типа)
• Квалификация / соответствие: сертифицировано по AEC‑Q200, соответствует RoHS
• Монтаж: поверхностный монтаж, совместимо с автоматическим pick‑and‑place
• Диапазон рабочих температур: -40 °C – +150 °C
