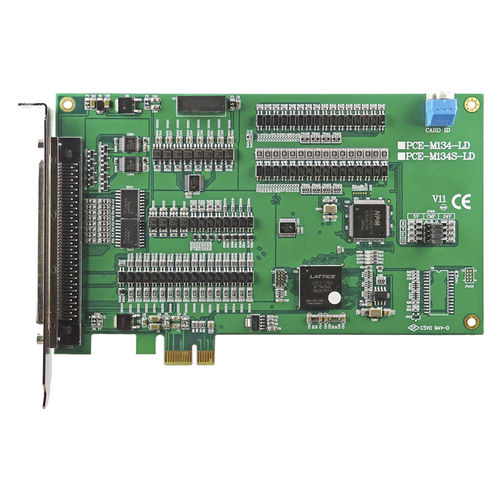

Контрольная карта двигателя PCI PCE-M134-LD

4 осилинейнаяцифровая

PCE-M134-LD является экономической картой управления движением. Управление движением по 4 осям обеспечивает линейную интерполяцию по 2-4 осям. Она обеспечивает 2 режима наведения для различных конструкций станков. Кроме того, она обеспечивает функции сравнения положения и запуска выходных сигналов для применения в других областях применения, например, для получения изображений "на лету". PCE-M134-LD оснащен сервоприводом/мотором со специальными цифровыми интерфейсами ввода/вывода, такими как ALM и SVON. Эти специальные сигналы ввода/вывода гарантируют функциональность через аппаратное обеспечение и, следовательно, снижают загрузку программного обеспечения. PCE-M134-LD поставляет цифровые функции ввода/вывода, такие как GPIO с 16 DI и 16 DO. Особенности Бортовой 4-осевой контроль движения с Максом. 2.4 МГц частота пульса на выходе Программируемое время разгона и замедления Программируемый выходной импульс и прерывание Сравнение положения и выход триггера Сравните выход FIFO x 4 Изолированные входы/выходы общего назначения: 16 DI и 16 DO Управление движением Режим импульсного выхода: НА ВЫХОДЕ/СНАРУЖИ, CW/CCW Частота импульсов на выходе: Макс. 2.4Мпс Диапазон положения: 24 бита Режим возврата в исходное состояние: 3 типа Профили скорости: Т-образная и S-образная кривые Интерфейс машины: PEL x 4, MEL x 4, ORG x 4, SLD x 4 Интерфейс сервопривода: ALM x 4, SVON x 4 Аварийный вход: ЭМГ х 1 Выход для сравнения положения: CMP x 4, 1024 очков / ч. Изолированный цифровой вход IN x 16, тип NPN Изолированный цифровой выход: OUT x 16, тип NPN Входная логика: Логика: 0В - 1.5В ; Логика: 5В до 24В Выходные типы: NPN открытые дарлингтонские транзисторы Мощность переключателя: Каждый выход Ч. составляет 100 мА при 24 В пост. тока Время отклика: Вкл. на выкл, около 50 мкс; Вкл. вкл, около 10 мкс Тип штифта входа/выхода: Оптическая изоляция с 3750 В об/мин на всех выводах SCSI 100 Общие сведения Спецификации: 1-полосный 2,5 Гб/с PCI Экспресс Потребление энергии: 3.3 В пост. тока при 430 мА, 12 В пост. тока при 55 мА, типично
