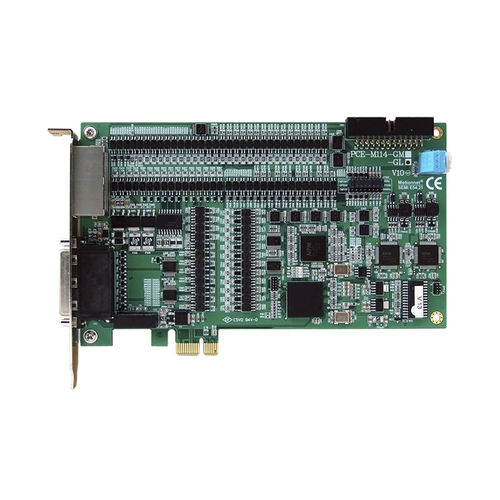

Передовая контрольная карта двигателя PCE-M114-GL

4 оси2 осицифровая

PCE-M114-GL представляет собой усовершенствованный контроллер движений, состоящий из 2-х основных частей, 4-х осевого контроллера движений и высокоскоростного расширения сети реального времени Motionnet. Управление движением по 4 осям обеспечивает линейную интерполяцию по 2-4 осям, круговую интерполяцию по 2 осям, а также непрерывную интерполяцию с непрерывностью скоростей. Он обеспечивает 13 режимов наведения для различных конструкций машин. Он также предоставляет функции сравнения положения и запуска выходных сигналов для применения в других приложениях, например, для получения изображений "на лету". Функции фиксации положения и прерывания позволяют пользователям широко использовать их в других областях применения, таких как измерение длины станка. PCE-M114-GL предоставляет специализированные интерфейсы цифрового ввода/вывода для сервоприводов/моторов, например, ALM, INP и ERC, а также специализированные интерфейсы цифрового ввода/вывода для машин, например, ORG, PEL и EMG. Эти выделенные сигналы ввода/вывода гарантируют функциональность через аппаратное обеспечение и, следовательно, снижают загрузку программного обеспечения. Особенности совместимый с PCI Express x1 Бортовой 4-осевой контроль движения с Максом. 6.частота пульса на выходе 5 МГц ● 1 Кольца Motionnet®Master Макс. 64 Поддержка ведомых модулей Motionnet® Линейная, круговая, спиральная и непрерывная интерполяция Высокоскоростная функция фиксации положения Программируемое время разгона и замедления Программируемый выходной импульс и прерывание Сравнение положения и выход триггера Сравните выход FIFO x 2 ручной генератор импульсов Изолированные входы/выходы общего назначения: 3 ИР и 4 ДО Аппаратная схема с уникальным идентификатором Управление движением Режим импульсного выхода Выходной/Импульсный, Направо/Налево, А/Б Частота импульсов на выходеМакс. 6.5 млн Диапазон положения32 бита Режим возврата домой13 типы Профили скоростиТ-кривая и S-кривая
