Электрический нагреватель ClearView™

с температурным зондомкомпактный

Обзор

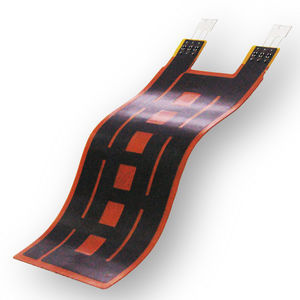

Платформа сверхтонких гибких нагревателей ClearView™ от KLC — это PTC‑нагреватель из полиимида (PI), разработанный для предотвращения запотевания объективов, быстрого размораживания/дефроста и поддержания оптической четкости камер ADAS, LiDAR и передовых систем зрительного контроля. Выпускается в исполнении 0,22 мм ±0,05 мм с опциями интегрированных температурных датчиков и экранирования EMI/RFI для беспрепятственного оптического функционирования и равномерного распределения тепла в жестких условиях эксплуатации.

Ключевые характеристики

• Сверхтонкий профиль: 0,22 мм (без клея) для интеграции без оптических искажений.
• Широкий рабочий температурный диапазон и проверенная стойкость к термическим ударам.
• Производство, готовое к автомобильным требованиям (IATF 16949), высокая долговечность (>1 000 000 циклов включения/выключения).
• Опция интегрированного NTC/термистора для управления в замкнутой системе.
• Экранирование EMI/RFI без помех для защиты соседних радаров и LiDAR.
• Быстрый отклик: оптимизированное распределение плотности мощности для выхода на рабочую температуру примерно за 15 с.
• Настраиваемое рабочее напряжение: 1,5 В–600 В AC/DC (возможны заказные напряжения).

Применения

• Объективы камер ADAS и оптические системы автопилота
• Антиобледенение и размораживание датчиков LiDAR
• Камеры навигации БПЛА/дронов и высоко‑высотная съемка
• Уличные CCTV и наружная система видеонаблюдения для круглосуточной видимости в экстремальных погодных условиях
• Локальный нагрев для прецизионной оптики и встроенных датчиков

Технические характеристики

• Brand: KLC (KLC Corporation)
• Модель / Серия: ClearView™
• Материал: полиимид автомобильного класса (PI), аналог Kapton
• Толщина: 0,22 мм ±0,05 мм (без клея)
• Рабочее напряжение: 1,5 В – 600 В AC/DC (настраиваемое)
• Диапазон рабочих температур: -60°C до +200°C (кратковременный пик 220°C)
• Макс. плотность мощности: до 1,5 W/cm² (непрерывно, с воздушным охлаждением)
• Тепловая однородность: высокоточная травленая фольга для минимизации искажений изображения
• Долговечность: >1 000 000 циклов Вкл/Выкл
• Интегрированная защита: опциональный NTC/термистор для замкнутого управления
• Стандартный клей: 3M 467MP PSA (опция силиконового клея для >150°C)
• Сертификации: UL E315621 (cUL), CE, IATF 16949, ISO 9001; соответствует RoHS 3.0 и REACH

Плотность мощности vs. прирост температуры (ΔT)
Плотность мощности: до 1,5 W/cm² (возможна быстрая настройка нагрева). Типичные значения ΔT:

• +20°C — Ø13 мм: 0,1422 — Ø25 мм: 0,0927 — Ø50 мм: 0,0806
• +60°C — Ø13 мм: 0,4623 — Ø25 мм: 0,2908 — Ø50 мм: 0,2500
• +80°C — Ø13 мм: 0,6380 — Ø25 мм: 0,4046 — Ø50 мм: 0,3482

Установка и рекомендации по обращению

• Рекомендуемое склеивание: 3M 467MP PSA с без пузырьков и полным контактом, чтобы избежать локального перегрева и искажения оптического пути.
• Для высокомощных / низкоомных нагревателей (<10 Ω) не включать без нагрузки; обеспечить плотный контакт с радиатором или применить механическое зажимное крепление.
• Антивибрационное крепление: монтаж сэндвичем между металлическими пластинами; не сверлить самостоятельно — запросить заранее спроектированные монтажные отверстия, чтобы не повредить нагревательные дорожки.
• Для длительного высокотемпературного (>160°C) или вакуум/космического применения: применять FEP‑ламинацию или механическое крепление; стандартные PSA‑клеи не рассчитаны на продолжительные экстремальные температуры или криогенные условия.

Часто задаваемые вопросы — ключевые моменты

• Рекомендуемый температурный запас для объектива: поддерживать объектив примерно на 10°C–15°C выше окружающей температуры для предотвращения запотевания в автомобильных камерах.
• Для ускорения прогрева: увеличить плотность мощности в безопасных пределах (макс. 1,5 W/cm²), уменьшить теплопотери с помощью изоляции или более теплопроводных опор, либо отрегулировать напряжение питания (P ∝ V²) с соблюдением правил безопасности.
• Гибкий нагреватель vs. вентиляторы корпуса: гибкие нагреватели предпочтительны для локализованного нагрева в условиях ограниченного пространства; вентиляторы лучше при необходимости прогрева целого корпуса.
