Нагреватель для электрошкафа

электрическийпо индивидуальному заказудля корпуса

Краткое описание

• Мгновенный и эффективный локальный нагрев
• Широкий выбор диаметров и референсных значений подъёма температуры
• Ультратонкие, гибкие и простые в интеграции
• Сертифицированные варианты для промышленных применений
• Компактная конструкция со стандартной длиной выводов

О продукте

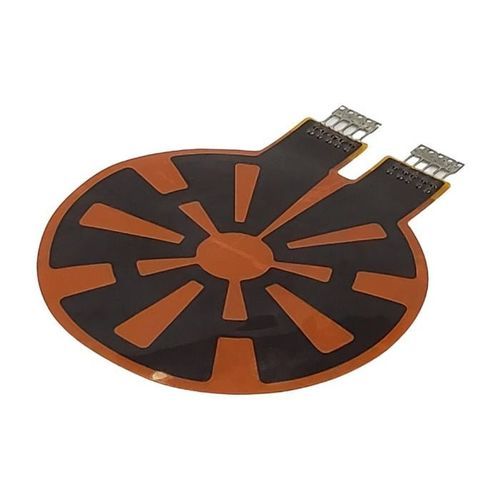

KLC Corporation предлагает большую библиотеку ультратонких круглых гибких нагревателей стандартной серии для промышленных и электронных применений. Эти 120 В круглые нагреватели доступны в нескольких диаметрах и справочных значениях ΔT и подходят для работы от переменного и постоянного тока. Для тестирования концепции рекомендуется сначала выбрать ближайшую стандартную модель перед запросом индивидуального решения. Стандартная длина выводов: 200 мм (20 см), если не указано иное.

Доступные стандартные круговые типы (примеры)

• Стандартные круглые гибкие нагреватели 3V (питаются от батареи)
• Стандартные круглые гибкие нагреватели 5V (питаются от USB)
• Стандартные круглые гибкие нагреватели 12V (для работы от AC/DC)
• Стандартные круглые гибкие нагреватели 24V (для работы от AC/DC)
• Стандартные круглые гибкие нагреватели 110V (AC/DC)
• Стандартные круглые гибкие нагреватели 120V (AC/DC)
• Стандартные круглые гибкие нагреватели 220V/230V/240V (AC/DC)
• Другие стандартные круглые гибкие нагреватели

Примечания

• Значение «Повышение температуры» приведено только для справки; фактическое повышение зависит от окружающей температуры и применения.
• Если удельная мощность (W/cm2) превышает 0.8 W/cm2, рекомендуется крепление с помощью зажимов при установке.
• Для стандартных круглых нагревателей внешний диаметр (A) должен быть больше внутреннего (B).

Таблица – стандартные круглые гибкие нагреватели 120V (заголовок + первые 20 записей)
Элемент | Идентификатор модели | Внешний диаметр (мм) | Внутренний диаметр (мм) | Справочное повышение температуры (℃) | Плотность мощности (W/cm2) | Мощность (W) | Сопротивление (Ω) | Ток (A)
1 | TSC010d000CR70500 | 10 | 0 | 30 | 0.25 | 0.2 | 70500 | 0.002
2 | TSC010d000CR33400 | 10 | 0 | 60 | 0.55 | 0.43 | 33400 | 0.004
3 | TSC010d000CR21000 | 10 | 0 | 90 | 0.88 | 0.69 | 21000 | 0.006
4 | TSC010d000CR15800 | 10 | 0 | 120 | 1.16 | 0.91 | 15800 | 0.008
5 | TSC010d000CR11900 | 10 | 0 | 150 | 1.54 | 1.21 | 11900 | 0.01
6 | TSC010d000CR9410 | 10 | 0 | 180 | 1.95 | 1.53 | 9410 | 0.013
7 | TSC010d000CR7470 | 10 | 0 | 210 | 2.46 | 1.93 | 7470 | 0.016
8 | TSC010d005CR44600 | 10 | 5 | 60 | 0.54 | 0.32 | 44600 | 0.003
9 | TSC010d005CR28000 | 10 | 5 | 90 | 0.87 | 0.51 | 28000 | 0.004
10 | TSC010d005CR21000 | 10 | 5 | 120 | 1.17 | 0.69 | 21000 | 0.006
11 | TSC010d005CR15800 | 10 | 5 | 150 | 1.54 | 0.91 | 15800 | 0.008
12 | TSC010d005CR12600 | 10 | 5 | 180 | 1.94 | 1.14 | 12600 | 0.01
13 | TSC010d005CR10000 | 10 | 5 | 210 | 2.44 | 1.44 | 10000 | 0.012
14 | TSC013d000CR47200 | 13 | 0 | 30 | 0.23 | 0.31 | 47200 | 0.003
15 | TSC013d000CR23500 | 13 | 0 | 60 | 0.46 | 0.61 | 23500 | 0.005
16 | TSC013d000CR14100 | 13 | 0 | 90 | 0.77 | 1.02 | 14100 | 0.009
17 | TSC013d000CR10600 | 13 | 0 | 120 | 1.02 | 1.36 | 10600 | 0.011
18 | TSC013d000CR7910 | 13 | 0 | 150 | 1.37 | 1.82 | 7910 | 0.015
19 | TSC013d000CR6290 | 13 | 0 | 180 | 1.73 | 2.29 | 6290 | 0.019
20 | TSC013d000CR5300 | 13 | 0 | 210 | 2.05 | 2.72 | 5300 | 0.023


Характеристики / Технические спецификации

• Бренд: KLC Corporation (KLC)
• Семейство продуктов: ультратонкие круглые гибкие нагреватели (стандартная серия)
• Типичная толщина: примерно 0.09–0.22 мм
• Минимальный радиус изгиба: ≥ 0.5 мм
• Рабочая способность: справочные характеристики до примерно 250 ℃
• Патенты: указаны патенты на изобретения в Тайване, Китае и США
• Соответствие: REACH, RoHS; многие стандартные позиции имеют cUL / UL и признаны CE (файл cUL E315621 и ссылки CE/IEC указаны)
• Стандартная длина выводов: 200 мм (20 см) (возможны нестандартные длины по запросу)
• Рекомендация по монтажу: при плотности мощности > 0.8 W/cm2 рекомендуется крепление зажимами
• Поля таблицы: ID модели, внешний диаметр (мм), внутренний диаметр (мм), справочный температурный подъём (℃), плотность мощности (W/cm2), мощность (W), сопротивление (Ω), ток (A)
