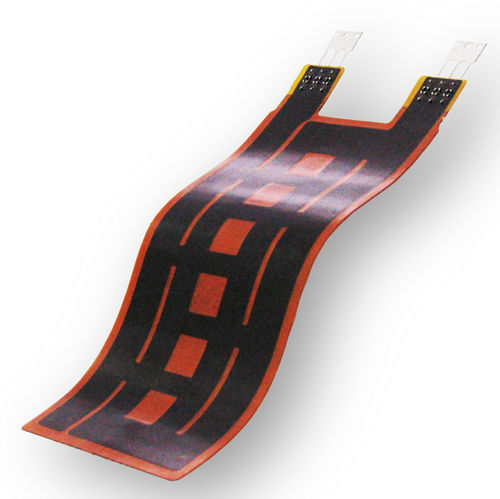

Электрический нагревательный мат

по индивидуальному заказуна аккумуляторе

Обзор
Ультратонкие гибкие нагревательные элементы из полиимида (тип Kapton) для точного теплового управления в промышленных, медицинских и авиационно-космических приложениях. Типичные характеристики: ультратонкая конструкция (0,22–0,26 мм), равномерное распределение тепла, быстрая тепловая реакция и компактная форма, подходящая для ограниченных пространств.

Стандарты и возможности
Большая библиотека стандартных прямоугольных спецификаций для быстрого проведения POC-тестов и серийного производства. Возможна OEM/ODM кастомизация. Поддерживается множество конфигураций, признанных CSA, UL и CE, для сертифицированных применений.

Стандартные прямоугольные гибкие нагреватели (примеры)

• Стандартные 3V прямоугольные гибкие нагреватели (питание от батареи — AC/DC)
• Стандартные 5V прямоугольные гибкие нагреватели (питание по USB — AC/DC)
• Стандартные 12V прямоугольные гибкие нагреватели (AC/DC)
• Стандартные 24V прямоугольные гибкие нагреватели (AC/DC)
• Стандартные 110V прямоугольные гибкие нагреватели (AC/DC)
• Стандартные 120V прямоугольные гибкие нагреватели (AC/DC)
• Стандартные 220V прямоугольные гибкие нагреватели (AC/DC)
• Стандартные 230V прямоугольные гибкие нагреватели (AC/DC)
• Стандартные 240V прямоугольные гибкие нагреватели (AC/DC)
• Другие стандартные варианты прямоугольных нагревателей

Рекомендации по выбору
Укажите требуемую длину, ширину, повышение температуры, напряжение, предполагаемое количество, предпочитаемый метод установки и условия применения. Стандартная длина выводов: 200 мм (20 см); при необходимости укажите другую длину. Укажите, требуется ли клейкая основа или индивидуальное исполнение рисунка нагревательного элемента.

Примечания

• Значения "повышения температуры" приведены для справки; фактическое повышение зависит от условий окружающей среды, теплового интерфейса и применения.
• Рекомендуется фиксация зажимом при плотности мощности более 0,8 W/cm2.
• Для круглых вариантов убедитесь, что длина (B) больше ширины (A) в соответствии с геометрией применения.

Базовая таблица продукта
Материал: Полиимид (PI)
Форма: Прямоугольная
Длина (доступно): 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 мм
Ширина (доступно): 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 мм
Повышение температуры (ориентир): 30, 60, 90, 150, 180, 210 °C
Напряжения (примеры): 3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC

Пример выбора
Форма: Прямоугольная
Напряжение: 5 VAC/DC
Длина: 100 мм
Ширина: 125 мм
Количество: 1 000 шт.
Применение: уличный банкомат (ATM)
Повышение температуры: 30 °C
Дополнительные требования: требуется клеевая подложка

Прочие данные
Диапазон мощности: 1,16 W ~ 738 W
Диапазон сопротивления: 2,11 Ω ~ 629 000 Ω
Максимальная плотность мощности (с клеем / без клея): 0,8 W/cm2 / 2,36 W/cm2
Толщина (с клеем / без клея): 0,26 мм / 0,22 мм
Масса (с клеем / без клея): 0,05 g/cm2 / 0,04 g/cm2

Технические характеристики

• Материал: Полиимид (PI)
• Форм-фактор: Прямоугольный ультратонкий гибкий пленочный нагреватель (тип Kapton)
• Доступные длины: 10–300 мм (перечислены стандартные шаги)
• Доступные ширины: 10–300 мм (перечислены стандартные шаги)
• Опции повышения температуры (ориентир): 30, 60, 90, 150, 180, 210 °C
• Опции напряжения (типично): 3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC
• Диапазон мощности: 1,16 W до 738 W
• Диапазон сопротивления: 2,11 Ω до 629 000 Ω
• Максимальная плотность мощности: 0,8 W/cm2 (с клеем), 2,36 W/cm2 (без клея)
• Толщина: 0,26 мм (с клеем), 0,22 мм (без клея)
• Масса: 0,05 g/cm2 (с клеем), 0,04 g/cm2 (без клея)
• Стандартная длина выводов: 200 мм (20 см), на запрос возможна кастомизация
• Типичные применения: медицинское оборудование, авиационно-космическая техника, промышленная электроника, уличные устройства (например, банкоматы)
