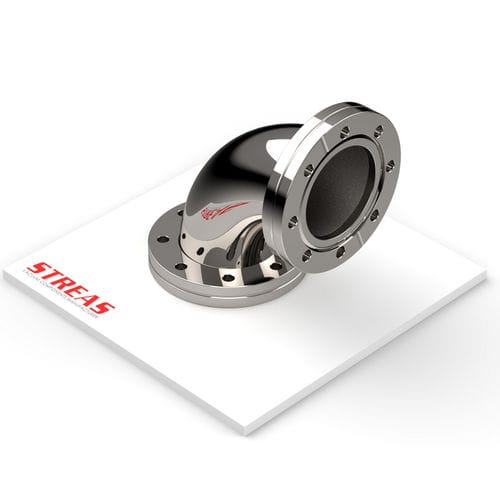

Колено трубы из нержавеющей стали 90C series

90°

Изогнутое колено 90° для соединений с фланцами CF, предназначенное для вакуумных систем. Доступны несколько размерных вариантов для интеграции в трубопроводы линии CF.

Доступные изделия

• 90C16CF-4 — Материал: AISI 304; Отделка: наружная механическая полировка, внутренняя — необработанная; DN: 16; A: 38 mm (1.496 inch); B: 34 mm (1.339 inch); C: 33 mm (1.299 inch)
• 90C38CF-4 — Материал: AISI 304; Отделка: наружная механическая полировка, внутренняя — необработанная; DN: 38; A: 63 mm (2.48 inch); B: 70 mm (2.756 inch); C: 58.4 mm (2.299 inch)
• 90C63CF-4 — Материал: AISI 304; Отделка: наружная механическая полировка, внутренняя — необработанная; DN: 63; A: 105 mm (4.134 inch); B: 114 mm (4.488 inch); C: 97.5 mm (3.839 inch)
• 90C100CF-4 — Материал: AISI 304; Отделка: наружная механическая полировка, внутренняя — необработанная; DN: 100; A: 135 mm (5.315 inch); B: 152 mm (5.984 inch); C: 127 mm (5 inch)

Характеристики / технические спецификации

• Линия: CF
• Тип линии: CF
• Тип изделия: Соединительные фитинги (90° изогнутое соединение с CF-фланцами)
• Доступный материал: AISI 304
• Отделка: наружная механическая полировка, внутренняя — необработанная
