Фитинг для вакуума 3T series

с фланцемТ-образныйиз нержавеющей стали 304

Обзор

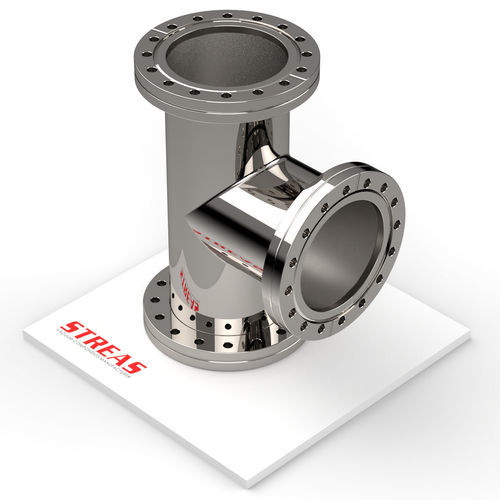

Тройник с CF-фланцами, разработан для соединений в вакуумных системах. Поставляется из AISI 304 с механически отполированной внешней поверхностью и внутренней поверхностью в виде сварного состояния.

Ключевые характеристики

• Линия: CF
• Тип линии: CF-фланец
• Тип изделия: Соединительные фитинги
• Отделка: Внешняя поверхность механически отполирована, внутренняя — в сварном виде

Доступные изделия

• 3T16CF-4 — Материал: AISI 304; Отделка: внешняя механически отполирована, внутренняя — в сварном виде; DN: 16; A: 76 mm (2.992 in); B: 38 mm (1.496 in); C: 34 mm (1.339 in)
• 3T38CF-4 — Материал: AISI 304; Отделка: внешняя механически отполирована, внутренняя — в сварном виде; DN: 38; A: 126 mm (4.961 in); B: 63 mm (2.48 in); C: 70 mm (2.756 in)
• 3T63CF-4 — Материал: AISI 304; Отделка: внешняя механически отполирована, внутренняя — в сварном виде; DN: 63; A: 210 mm (8.268 in); B: 105 mm (4.134 in); C: 113 mm (4.449 in)
• 3T100CF-4 — Материал: AISI 304; Отделка: внешняя механически отполирована, внутренняя — в сварном виде; DN: 100; A: 270 mm (10.63 in); B: 135 mm (5.315 in); C: 152 mm (5.984 in)
• 3T150CF-4 — Материал: AISI 304; Отделка: внешняя механически отполирована, внутренняя — в сварном виде; DN: 150; A: 334 mm (13.15 in); B: 167 mm (6.575 in); C: 202 mm (7.953 in)
• 3T200CF-4 — Материал: AISI 304; Отделка: внешняя механически отполирована, внутренняя — в сварном виде; DN: 200; A: 420 mm (16.535 in); B: 210 mm (8.268 in); C: 253 mm (9.961 in)

Технические характеристики

• Конфигурация: тройник с CF-фланцами
• Доступный материал: AISI 304
• Стандартная отделка: внешняя механически отполирована, внутренняя — в сварном виде
• Доступные варианты DN: 16, 38, 63, 100, 150, 200
• Техническая документация доступна в PDF (коммерческий лист и техническое описание)
