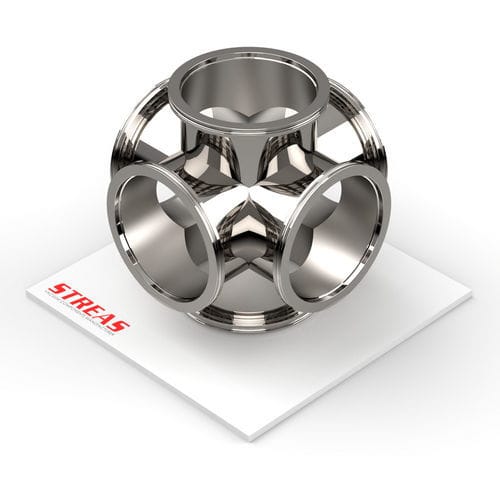

Фитинг для вакуума 6C series

с фланцемкрестовидныйISO

Шестипортовый соединитель с фланцами ISO-K, разработан для подключений в линиях типа ISO; доступен в AISI 304. Продукт поставляется в нескольких размерах DN с указанными наружными/внутренними отделками.

Основные сведения

• Тип: соединительные фитинги 6-портовые для фланцев ISO-K
• Доступный материал: AISI 304
• Отделка: снаружи механическая полировка, внутри необработанная поверхность; микрошароструйная обработка (для некоторых размеров)

Артикулы

• 6C63ISOK-4: материал AISI 304; отделка: снаружи механически отполировано, внутри необработано; DN 63; A = 176 mm (6.929 in); B = 88 mm (3.465 in); C = 95 mm (3.74 in)
• 6C80ISOK-4: материал AISI 304; отделка: снаружи механически отполировано, внутри необработано; DN 80; A = 216 mm (8.504 in); B = 108 mm (4.252 in); C = 110 mm (4.331 in)
• 6C100ISOK-4: материал AISI 304; отделка: снаружи механически отполировано, внутри необработано; DN 100; A = 216 mm (8.504 in); B = 108 mm (4.252 in); C = 130 mm (5.118 in)
• 6C160ISOK-4: материал AISI 304; отделка: снаружи механически отполировано, внутри необработано; DN 160; A = 276 mm (10.866 in); B = 138 mm (5.433 in); C = 180 mm (7.087 in)
• 6C200ISOK-4: материал AISI 304; отделка: микрошароструйная обработка; DN 200; A = 400 mm (15.748 in); B = 200 mm (7.874 in); C = 240 mm (9.449 in)
• 6C250ISOK-4: материал AISI 304; отделка: микрошароструйная обработка; DN 250; A = 416 mm (16.378 in); B = 208 mm (8.189 in); C = 290 mm (11.417 in)

Характеристики / технические спецификации

• Линия: ISO-K
• Тип линии: ISO
• Тип изделия: соединительные фитинги (6-портовая крестовина)
• Материал: AISI 304 (варианты указаны в таблице артикулов)
• Отделка: снаружи механическая полировка, внутри необработано; микрошароструйная обработка для некоторых размеров
• Доступные варианты DN (показанные артикулы): 63, 80, 100, 160, 200, 250
• Наличие и уровень запасов: указаны для отдельных артикулов (под заказ или средняя доступность)
• Техническая документация доступна в формате PDF (коммерческая и техническая документация)
