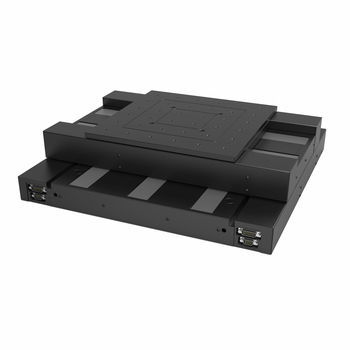

Координатный стол XY KT510-SM

механизированный2 осивысокой точности

Высокая точность даже в условиях переменной нагрузки Эта система позиционирования XY была разработана специально для измерительных приложений, где ошибки шага и рысканья вызывают беспокойство. Даже самые малые ошибки тангажа и рысканья могут быть минимизированы до 25 мкрад на всем пути перемещения 200 мм. При коротких измерительных путях 10 мм они могут быть уменьшены даже в 5 раз. Даже при переменных нагрузках до 30 кг крестовый стол обеспечивает высокоточные измерения благодаря прочной конструкции пластин. Этап XY приводится в движение комбинацией двигатель-шпиндель, состоящей из 2-фазного шагового двигателя и шарико-винтовой пары Steinmeyer с шагом 1 мм. Идеально подходит для сложных измерительных задач - Высокоточное позиционирование переменных грузов весом до 30 кг - Значительное снижение погрешности измерений до 25 мкрад (перемещение 200 мм), при сокращении расстояния перемещения до 5 мкрад (10 мм) - Идеальная прямолинейность и плоскостность с ± 1 Области применения метрология, контроль поверхности, системы контроля, измерение инструмента
