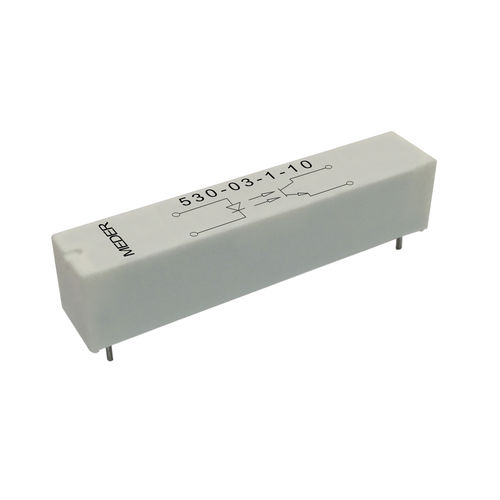

Оптосоединители серии 530-03 для гальванической развязки искробезопасных электрических цепей, напряжение изоляции до 20 кВ постоянного тока, CTR мин. 0,5 (50%), отключение 50 кГц. Вход/выход сопротивления изоляции до 10^12 Ω. Расстояние между входом и выходом для самых высоких требований безопасности мин. 34мм. Гальваническое разделение и незначительная емкость связи между входной и выходной цепью. Возможна аналоговая и цифровая передача сигнала. Незначительное время задержки выхода по сравнению с реле. Длительный срок службы из-за не механического износа. Магнитные поля не влияют на работу. Фотодиод обеспечивает очень короткое время цикла. Способность инвертировать выходной сигнал во время передачи.
Спецификации
Входное/выходное напряжение изоляции до (В пост. тока) 20 000
Коэффициент передачи тока lc/lf (lf = 10 мА) Мин. 0.5
Частота отключения 50 кГц
Время включения/выключения (мкс) 5.5 / 4.2
Напряжение коллектора-излучателя (VDC) Макс. 32
Ползучее расстояние, воздушный путь ввода/вывода мин. (мм) 34
Температура окружающей среды °C -40 - 85
Заявления
Любой завод, требующий высокой степени изоляции и невосприимчивости к внешним воздействиям, заводы по переработке легковоспламеняющихся газов, медицинские перерабатывающие предприятия, где электростатическое разряжение может стать реальной проблемой, горнодобывающая промышленность
---
