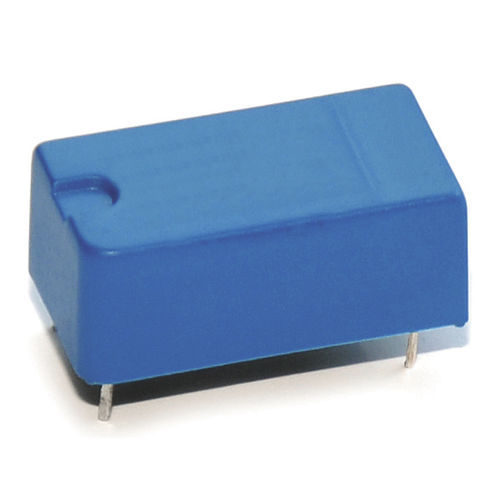

Оптосоединители серии 535 для гальванической развязки искробезопасных (EXi) электрических цепей, напряжение изоляции мин. 4 кВ постоянного тока, CTR мин. 3.0, cut-off 2kHZ, ATEX & IECEx Certified (18 ATEX 0017 U, KIWA 18.009 U). Вход / выход сопротивления изоляции до 10^13 Ω. Расстояние между входом и выходом для самых высоких требований безопасности до 14,5 мм. Гальваническое разделение и незначительная емкость связи между входной и выходной цепью. Возможна аналоговая и цифровая передача сигнала. Незначительное время задержки выхода по сравнению с реле. Длительный срок службы из-за не механического износа. Магнитные поля не влияют на работу. Фотодиод обеспечивает очень короткое время цикла. Способность инвертировать выходной сигнал во время передачи.
Спецификации
Вход/выход напряжения изоляции Мин. (V DC) 4000
Коэффициент передачи тока lc/lf (lf = 10 мА) Мин. 3
Время включения/выключения (мкс) 19.5/212
Напряжение коллектора-излучателя (V DC) Макс. 32
Ползучее расстояние, воздушный путь ввода/вывода мин. (мм) 14,5
Температура окружающей среды °C -40 - 85
Заявления
Любой завод, требующий высокой степени изоляции и невосприимчивости к внешним воздействиям, заводы по переработке легковоспламеняющихся газов, медицинские перерабатывающие предприятия, где электростатическое разряжение может стать реальной проблемой, горнодобывающая промышленность
---
