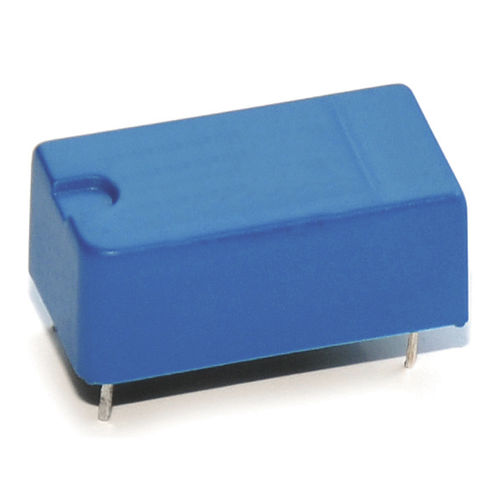

Оптоэлектрические соединители серии 525 для гальванической развязки искробезопасных токовых цепей (EXi), напряжение развязки мин. 4 кВ постоянного тока, CTR мин. 0,5, отключение 50 кГц, сертификат ATEX & IECEx (18 ATEX 0017 U, KIWA 18,009 U). Вход/выход сопротивления изоляции до 10^12 Ω. Расстояние между входом и выходом для обеспечения высочайших требований безопасности до 14,5 мм. Гальваническая развязка и незначительная емкость связи между входной и выходной цепями. Возможна передача аналоговых и цифровых сигналов. Незначительное по сравнению с реле время задержки на выходе. Длительный срок службы благодаря отсутствию механического износа. Магнитные поля не влияют на работу. Фотодиод обеспечивает очень короткое время цикла. Способен инвертировать выходной сигнал во время передачи.
Технические характеристики
Напряжение изоляции Входное/выходное напряжение Мин. (V DC) 4000
Коэффициент передачи тока lc/lf (lf = 10 мА) Мин. 0.5
Время включения/выключения (µсек) 5.5/4.2
Напряжение коллектора-эмиттера (V DC) Макс. 32
Расстояние утечки, входы/выходы воздушной магистрали Мин. (мм) 14,5 14,5
Температура окружающей среды °C -40-85
Области применения
Любой завод, требующий высокой изоляции и отсутствия горения окружающей среды, заводы по переработке горючих газов, медицинские перерабатывающие заводы, где ESD может быть реальной проблемой, горнодобывающие предприятия
---
