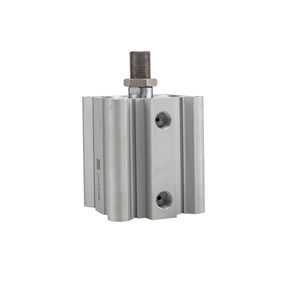

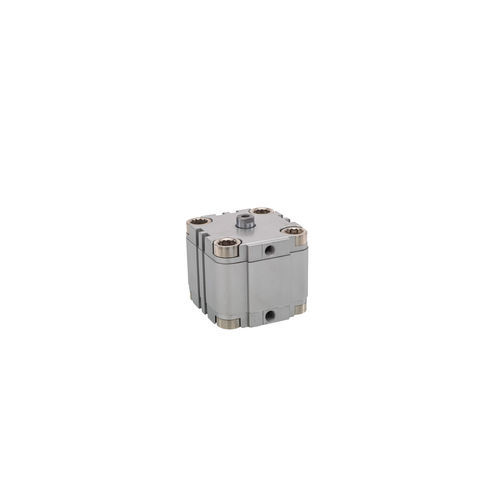

Пневматический цилиндр SDVUL series

с управляемым штоком поршняс резьбовым стержнемс магнитным поршнем

Обзор продукта
Двухсторонние пневмоцилиндры короткого хода с встроенным невращающимся направляющим механизмом, магнитным поршнем для датчиков и штоком с внутренней резьбой. Доступные диаметры Ø16–Ø80 мм и ходы 10–80 мм. Разработаны для промышленных прецизионных задач, где недопустима ротация поршня: подбор и установка, фиксация, позиционирование.

Ключевые характеристики

• Встроенное невращающееся анти-вращательное направляющее
• Диапазон диаметров: Ø16–Ø80 мм
• Диапазон ходов: 10–80 мм
• Магнитный поршень для подключения датчиков
• Шток с внутренней резьбой для прямого крепления
• Компактная конструкция для ограниченного пространства

Доступные конфигурации (фрагмент на странице)
Артикул | Диаметр (mm) | Ход (mm) | Цена (GBP)
SDVUL16X10S | 16mm | 10mm | £119.67
SDVUL16X15S | 16mm | 15mm | £121.98
SDVUL16X20S | 16mm | 20mm | £124.38
SDVUL16X25S | 16mm | 25mm | £128.01
SDVUL16X30S | 16mm | 30mm | £129.21
SDVUL16X40S | 16mm | 40mm | £134.25
SDVUL16X50S | 16mm | 50mm | £138.96
SDVUL16X60S | 16mm | 60mm | £143.88
SDVUL16X70S | 16mm | 70mm | £151.95
SDVUL16X80S | 16mm | 80mm | £153.42
SDVUL20X10S | 20mm | 10mm | £122.25
SDVUL20X15S | 20mm | 15mm | £124.47
SDVUL20X20S | 20mm | 20mm | £127.11
SDVUL20X25S | 20mm | 25mm | £130.83
SDVUL20X30S | 20mm | 30mm | £132.03
SDVUL20X40S | 20mm | 40mm | £137.16
SDVUL20X50S | 20mm | 50mm | £142.02
SDVUL20X60S | 20mm | 60mm | £147.00
SDVUL20X70S | 20mm | 70mm | £155.22
SDVUL20X80S | 20mm | 80mm | £156.81
SDVUL25X10S | 25mm | 10mm | £128.58
SDVUL25X15S | 25mm | 15mm | £131.13
SDVUL25X20S | 25mm | 20mm | £133.80
SDVUL25X25S | 25mm | 25mm | £137.76
SDVUL25X30S | 25mm | 30mm | £138.96

Характеристики / Технические спецификации

• Работа: Двойного действия
• Анти-вращение: Встроенное невращающееся направляющее
• Магнитный поршень: Да (для датчиков)
• Шток: Внутренняя резьба
• Диаметры: 16 мм до 80 мм
• Длины хода: 10 мм до 80 мм
• Конфигурации серии: Доступно 80 конфигураций (на странице показан фрагмент)
• Типичные области применения: Прецизионное позиционирование, pick-and-place, фиксация, где ротация поршня недопустима
