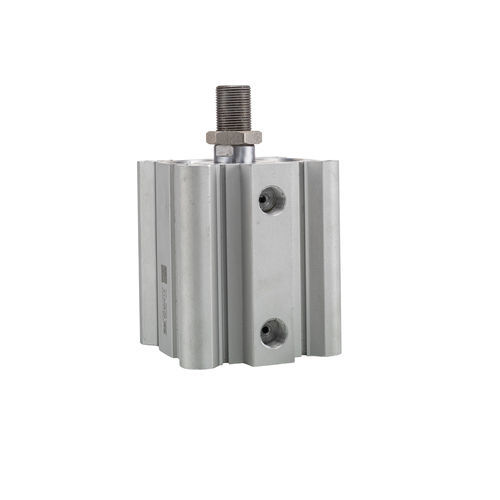

Пневматический цилиндр SQ2 series

с резьбовым стержнемсо стержнемс магнитным поршнем

Обзор продукта
Компактные профильные пневмоцилиндры короткого хода, двойного действия, разработаны для установки с ограниченным пространством. Доступны по диаметрам Ø20–Ø100 мм и ходам от 5 мм до 80 мм. Выпускаются в магнитном и немагнитном исполнении, с внутренней или наружной резьбой штока.

Ключевые характеристики

• Компактная профильная конструкция короткого хода
• Диаметры Ø20–Ø100 мм
• Ход 5–80 мм
• Варианты резьбы штока: внутренняя / наружная
• Магнитные и немагнитные варианты (опция магнитного датчика)
• Двойного действия
• Широкий набор конфигураций (в списке 428 конфигураций)

Доступные конфигурации (фрагмент таблицы)
Номер детали | Диаметр (mm) | Ход (mm) | Магнитный | Резьба | Цена (GBP)
SQ2-20X5 | 20 mm | 5 mm | Standard | Внутренняя | £47.22
SQ2-20X10 | 20 mm | 10 mm | Standard | Внутренняя | £48.24
SQ2-20X15 | 20 mm | 15 mm | Standard | Внутренняя | £49.02
SQ2-20X20 | 20 mm | 20 mm | Standard | Внутренняя | £50.88
SQ2-20X25 | 20 mm | 25 mm | Standard | Внутренняя | £52.29
SQ2-20X30 | 20 mm | 30 mm | Standard | Внутренняя | £54.24
SQ2-20X35 | 20 mm | 35 mm | Standard | Внутренняя | £57.81
SQ2-20X40 | 20 mm | 40 mm | Standard | Внутренняя | £61.08
SQ2-20X45 | 20 mm | 45 mm | Standard | Внутренняя | £63.03
SQ2-20X50 | 20 mm | 50 mm | Standard | Внутренняя | £68.19

Примечание: Полный перечень содержит 428 конфигураций по диаметрам Ø20–Ø100 мм и ходам 5–80 мм. Номера деталей формируются по шаблону SQ2-[диаметр]X[ход] с опциями магнитный/немагнитный и внутр./наруж. резьба. Указанные цены в GBP за штуку и зависят от диаметра и хода.

Технические характеристики

• Серия: серия SQ2
• Тип: профильный пневмоцилиндр короткого хода, двойного действия
• Варианты диаметра: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм (Ø20–Ø100 мм)
• Варианты хода: 5 мм до 80 мм (различные шаги)
• Типы резьбы: внутренняя или наружная резьба штока
• Магнитная опция: стандарт (немагнитный) и магнитные варианты (магнитное обнаружение)
• Количество конфигураций на странице: 428
• Валюта в таблице цен: GBP
• Типовой формат номера детали: SQ2-[Диаметр]X[Ход] (например, SQ2-20X5)
