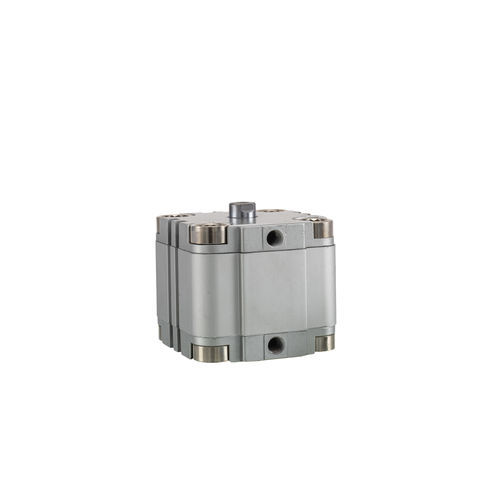

Пневматический цилиндр SDVU series

со сквозным штокомс резьбовым стержнемс магнитным поршнем

Обзор
Компактные короткоходные двухсторонние пневматические цилиндры серии SDVU с магнитным поршнем и штоком с наружной резьбой. Доступны стандартные с одним штоком и с проходным штоком. Диапазон диаметров Ø16–Ø80 мм, ходы 10–80 мм — предназначены для автоматизации в ограниченном пространстве, зажимов и оснастки.

Ключевые характеристики

• Компактная конструкция короткого хода
• Диаметр Ø16 – Ø80 мм
• Ход 10 – 80 мм
• Магнитный поршень для определения положения
• Шток с наружной резьбой
• Стандартные и проходные варианты штока
• Двойного действия

Конфигурации (примеры)
Номер детали | Диаметр (mm) | Ход (mm) | Тип штока | Цена (GBP)
SDVU16X10-B-S | 16mm | 10mm | Standard | £77.58
SDVU16X25-B-S | 16mm | 25mm | Standard | £82.98
SDVU16X40-B-S | 16mm | 40mm | Standard | £87.00
SDVU20X10-B-S | 20mm | 10mm | Standard | £79.32
SDVU20X40-B-S | 20mm | 40mm | Standard | £88.95

Технические характеристики

• Серия: SDVU series
• Диапазон диаметров: 16, 20, 25, 32, 40, 50, 63, 80 мм
• Диапазон ходов: 10–80 мм
• Привод: Двойного действия
• Поршень: Магнитный поршень для определения положения
• Шток: Шток с наружной резьбой; варианты одиночный и проходной шток
• Формат номера детали: SDVU{Bore}X{Stroke}-B-S (напр. SDVU16X10-B-S)
• Цены указаны в GBP за штуку и зависят от конфигурации
