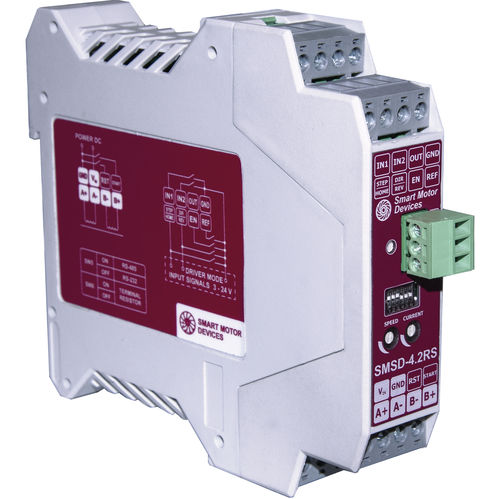

Программируемый контроллер шагового двигателя SMSD-4.2RS является модифицированной и обновленной версией предыдущих старых моделей SMSD-4.2RS-232 и SMSD-4.2RS-485. SMSD-4.2RS обеспечивает оба коммуникационных интерфейса RS-232 и RS-485. Рамка обновления предназначена для установки на стандартную DIN-рейку.
Программируемый контроллер SMSD-4.2RS предназначен для управления шаговыми двигателями с фазным током до 4,2 А. Контроллер позволяет управлять (регулировать) направлением, скоростью и ускорением двигателя, может программироваться и работать как автономное устройство или управляться внешним устройством (ПК, ПЛК).
Режим микрошага: 1, 1/2, 1/4, 1/16
Основные функции и возможности:
- Управление шаговым двигателем в соответствии с предварительно собранным алгоритмом (программой пользователя), хранящимся в устройстве
- Запись, изменение и чтение управляющей программы во/из внутреннего энергонезависимого ПЗУ контроллера
- Автономная работа без использования ПК или внешнего контроллера
- Управление с компьютера через COM-порт (RS-232, RS-485)
- Работа на HMI-панели через RS232-интерфейс и RS485-интерфейс.
- Аналоговое управление скоростью
- Функция наведения
- Автоматическая остановка двигателя в случае получения сигнала тревоги от датчика
- Автоматический реверс вращения двигателя в случае получения сигнала от датчика реверса
Режимы управления SMSD-4.2RS
Программный режим - этот режим широко используется для циклических и повторяющихся действий. Алгоритм движения записывается с ПК или ПЛК (интерфейсы RS-232 или RS-485) в энергонезависимую память контроллера и затем может быть выполнен по входному сигналу или по команде с ПК или ПЛК. Полный перечень выполняемых команд приведен в руководстве пользователя.
---
