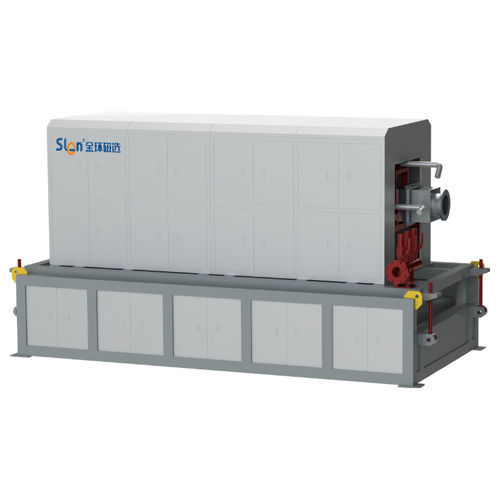

Сепаратор для черных металлов WCT series

постоянный магнитныйдля процессадля руды

Обзор продукта:
Внутренний постоянный магнитный сепаратор WCT, предназначенный для предконцентрации и удаления железа при переработке руд. Применяется для отделения магнитных минералов от смешанных руд и удаления железосодержащих включений из неметаллических минералов.

Области применения:

• Предварительная сортировка ванадий‑титангематита и смешанных железных руд
• Концентрация прибрежного песка, кварцевого песка и грубозернистых минеральных песков
• Удаление железа из кварца, полевого шпата, каолина и других неметаллических минералов

Ключевые характеристики:

• Система на постоянных магнитах с магнитной матрицей обеспечивает высокую индукцию и глубину воздействия для эффективной сепарации
• Адаптация к широкому диапазону крупности и малая склонность к засорению
• Качество концентрата регулируется скоростью вращения цилиндра и расходом промывной воды
• Низкое энергопотребление и расход воды, что снижает эксплуатационные расходы
• Компактная конструкция, стабильная работа, низкий уровень шума и упрощённое обслуживание

Принцип работы:
Материал поступает в бункер подачи и через питатель попадает в разделительный цилиндр. Фиксированная магнитная система создаёт неравномерное магнитное поле в зоне разделения. Магнитные частицы притягиваются к внутренней стенке или магнитной матрице и вращаются вместе с цилиндром. При переходе в верхнюю немагнитную зону магнитные частицы по действию силы тяжести и промывной воды попадают в лоток концентрата и собираются в коробе для концентрата. Немагнитные материалы стекают в бункер хвостов, обеспечивая непрерывное разделение.

Технические характеристики:

• Общие параметры: плотность питания 10–40 %; рабочий угол 0–22°; размер подачи 0–15 mm; индукция магнитного поля 0,2–0,8 T
• WCT-1030 — диаметр цилиндра: 1000 mm; ширина: 3000 mm; скорость: 5–20 r/min; производительность: 5–100 t/h; мощность: 18,5 kW; масса: 13 t
• WCT-1036 — диаметр цилиндра: 1000 mm; ширина: 3600 mm; скорость: 5–20 r/min; производительность: 60–120 t/h; мощность: 18,5 kW; масса: 15 t
• WCT-1040 — диаметр цилиндра: 1000 mm; ширина: 4000 mm; скорость: 5–20 r/min; производительность: 70–130 t/h; мощность: 18,5 kW; масса: 17 t
• WCT-1230 — диаметр цилиндра: 1200 mm; ширина: 3000 mm; скорость: 5–20 r/min; производительность: 70–120 t/h; мощность: 22 kW; масса: 15 t
• WCT-1236 — диаметр цилиндра: 1200 mm; ширина: 3600 mm; скорость: 5–20 r/min; производительность: 90–140 t/h; мощность: 22 kW; масса: 17 t
• WCT-1240 — диаметр цилиндра: 1200 mm; ширина: 4000 mm; скорость: 5–20 r/min; производительность: 100–150 t/h; мощность: 22 kW; масса: 19 t
• WCT-1430 — диаметр цилиндра: 1400 mm; ширина: 3000 mm; скорость: 5–20 r/min; производительность: 90–160 t/h; мощность: 22 kW; масса: 20 t
• WCT-1436 — диаметр цилиндра: 1400 mm; ширина: 3600 mm; скорость: 5–20 r/min; производительность: 100–170 t/h; мощность: 22 kW; масса: 22 t
• WCT-1440 — диаметр цилиндра: 1400 mm; ширина: 4000 mm; скорость: 5–20 r/min; производительность: 110–180 t/h; мощность: 22 kW; масса: 24 t
• WCT-1630 — диаметр цилиндра: 1600 mm; ширина: 3000 mm; скорость: 5–20 r/min; производительность: 120–170 t/h; мощность: 30 kW; масса: 22 t
• WCT-1636 — диаметр цилиндра: 1600 mm; ширина: 3600 mm; скорость: 5–20 r/min; производительность: 130–190 t/h; мощность: 30 kW; масса: 24 t
• WCT-1640 — диаметр цилиндра: 1600 mm; ширина: 4000 mm; скорость: 5–20 r/min; производительность: 140–200 t/h; мощность: 30 kW; масса: 26 t
