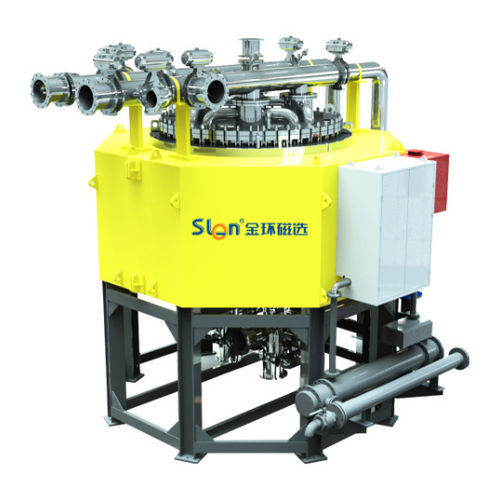

Магнитная фильтрационная установка SJ series

для абразивного продуктасамоочищающаясяавтоматическая

Описание продукта:
Энергосберегающий магнитный фильтр высокой извлекаемости SJ (HEMF) предназначен для удаления железа и очистки мелкозернистых неметаллических минералов. Подходит для полевого шпата, кварцевого песка, каолина, нефелина, флюорита, кианита и силлимнанита. В сочетании с SLon VPHGMS обеспечивает выпуск высококачественных неметаллических концентратов.

Особенности:

• Высококонцентрированная намагничивающая катушка обеспечивает экономию энергии более 35 %;
• Высокопроводящее магнитное ярмо увеличивает площадь разделения магнитной среды более чем на 30 %, повышая производительность и эффективность;
• Постоянно регулируемая сила магнитного поля до 1,85 T;
• Полностью автоматическая система управления PLC; очистка магнитной матрицы без разборки;
• Выпуск и очистка с комбинированной промывкой водой под высоким давлением и продувкой воздухом для предотвращения засоров матрицы;
• Подходит для мелкозернистой подачи: 40–400 mesh; плотность подачи 10–30 %.

Принцип работы и процедура очистки:
HEMF состоит из устройства промывки водой высокого давления, рамы, энергосберегающей намагничивающей катушки, высокопроводящего магнитного ярма, высококонцентрированной магнитной матрицы, устройства продувки воздухом высокого давления и двухконтурного теплообменника. При прохождении постоянного тока через катушку в зоне разделения создается наведённое высокоградиентное магнитное поле на поверхности матрицы. Шлам подается снизу частотно-регулируемым насосом в нижнее ярмо и проходит через матрицу: магнитные частицы адсорбируются на поверхности матрицы, немагнитные частицы проходят и выводятся в виде концентрата. По окончании разделения остаточный шлам из полости обратно перетекает в питательный бак последовательностью клапанов. Захваченные на матрице магнитные частицы полностью удаляются комбинированной промывкой водой и воздухом высокого давления. Двухконтурный теплообменник снижает нагрев катушки и стабилизирует её рабочую температуру.

Технические параметры:

• Модель 500 (SJ-500J / SJ-500CJ): диаметр полости 500 mm; гранулометрия 40–400 mesh; плотность подачи 10–30%; производительность суспензии 10–20 m3/h; производительность руды 0,9–4,5 t/h; фоновое поле 0–1,6 / 0–1,7 T; мощность насоса 7,5 kW; промывная вода 20–25 m3/h; давление воды 0,8 MPa; макс. вес детали 8 t.
• Модель 750 (SJ-750J / SJ-750CJ): диаметр 750 mm; производительность суспензии 15–45 m3/h; производительность руды 2–10 t/h; мощность насоса 11 kW; промывная вода 20–30 m3/h; макс. вес 10 t. Поле 0–1,6 / 0–1,7 T; гранулометрия и плотность как выше.
• Модель 1000 (SJ-1000J / SJ-1000CJ): диаметр 1000 mm; производительность суспензии 45–70 m3/h; производительность руды 3,5–18 t/h; мощность насоса 15 kW; промывная вода 35–45 m3/h; макс. вес 8 t. Поле 0–1,6 / 0–1,7 T.
• Модель 1250 (SJ-1250J / SJ-1250CJ): диаметр 1250 mm; производительность суспензии 50–100 m3/h; производительность руды 5,5–28 t/h; мощность насоса 18,5 kW; промывная вода 60–70 m3/h; макс. вес 10 t. Поле 0–1,6 / 0–1,7 T.
• Модель 1500 (SJ-1500J / SJ-1500CJ): диаметр 1500 mm; производительность суспензии 75–150 m3/h; производительность руды 8–42 t/h; мощность насоса 30 kW; промывная вода 90–110 m3/h; макс. вес 10 t. Поле 0–1,6 / 0–1,7 T.
• Модель 2000 (SJ-2000J / SJ-2000CJ): диаметр 2000 mm; производительность суспензии 120–300 m3/h; производительность руды 14–72 t/h; мощность насоса 30 kW; промывная вода 90–110 m3/h; макс. вес 15 t. Поле 0–1,6 / 0–1,7 T.
• Модель 2500 (SJ-2500J / SJ-2500CJ): диаметр 2500 mm; производительность суспензии 250–500 m3/h; производительность руды 22–113 t/h; мощность насоса 55 kW; промывная вода 140–160 m3/h; макс. вес 15 t. Поле 0–1,6 / 0–1,7 T.

Применимые материалы:

• Полевой шпат
• Кварцевый песок
• Каолин
• Нефелин
• Флюорит
• Кианит
• СиллимAnalyseнит
• Другие мелкозернистые неметаллические минералы
