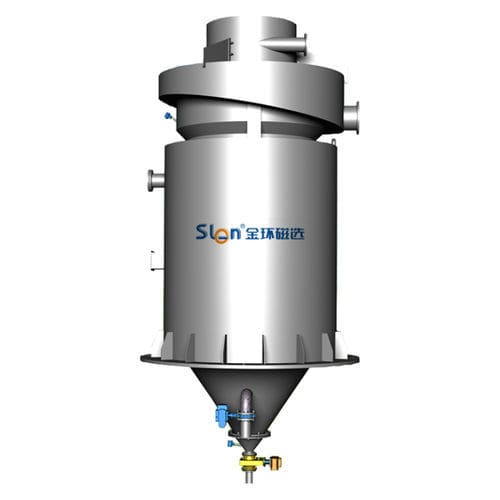

Сепаратор для металлов CH-SWCXJ series

магнитныйдля процессадля руды

Описание продукта
Автоматическая магнитная элюстрационная колонна серии CH-SWCXJ предназначена для разделения магнетита. Она может одновременно выполнять обезвоживание/удаление шламов, обогащение и повышение качества, либо выполнять эти операции поэтапно в зависимости от характеристик руды и требований процесса. Оборудование подходит для интеграции с высокочастотными грохотами или циклонами в схеме обогащения.

Особенности

• Удаление шламов: обеспечивает практически полное разделение пустой породы и магнитного железа
• Высокоточная сепарация: разъединяет минеральные ассоциации для отделения бедных и богатых фракций
• Регулируемая эксплуатация: можно изменять сорт концентрата и коэффициент извлечения в соответствии с целями процесса
• Масштабируемая производительность: конструкция преодолевает ограничения малой пропускной способности и неравномерной подачи
• Интеграция в процесс: эффективная комбинация с высокочастотными грохотами или циклонами для извлечения магнитных минералов
• Оптимизация процесса: может заменить несколько магнитных сепараторов в секции обогащения
• Экономия воды: снижение расхода воды за счёт оптимизированной циркуляции
• Удалённое управление компьютером: поддержка автоматизированного мониторинга и регулирования

Принцип работы
Циркуляционная вода подаётся тангенциально снизу и формирует в зоне разделения равномерный восходящий спиральный поток. Руда поступает через верхнюю загрузку и распределяется в зоне разделения. В зоне разделения накладываются несколько магнитных полей: фрагменты пустой породы и слабомагнитные включения захватываются спиральным восходящим потоком и выносятся с водой в отвальные продукты. После разъединения отдельные частицы магнитного железа испытывают по направлению вниз суммарное магнитное воздействие и силу тяжести, превышающие восходящее воздействие воды, и выводятся через выпуск концентрата в нижней части колонны, формируя концентрат.

Технические характеристики

• CH-SWCXJ1000L — Габариты (mm): 1700×1700×4740; Напряжение (V): 380/220; Мощность (kW): 6; Давление воды (MPa): ≥0.2; Расход воды (m³/h): 30-60; Качество воды (ppm): ≤300; Цилиндр (mm): 1000; Максимальная нагрузка (kg): 14200; Производительность руды (t/h): 10-25; Плотность питания (%): ≥30; Плотность концентрата (%): 50-70
• CH-SWCXJ1200L — Габариты (mm): 1760×1760×4959; Напряжение (V): 380/220; Мощность (kW): 6; Давление воды (MPa): ≥0.2; Расход воды (m³/h): 50-120; Качество воды (ppm): ≤300; Цилиндр (mm): 1200; Максимальная нагрузка (kg): 18000; Производительность руды (t/h): 15-30; Плотность питания (%): ≥30; Плотность концентрата (%): 50-70
• CH-SWCXJ1400L — Габариты (mm): 2380×2380×5622; Напряжение (V): 380/220; Мощность (kW): 7.5; Давление воды (MPa): ≥0.25; Расход воды (m³/h): 80-140; Качество воды (ppm): ≤300; Цилиндр (mm): 1400; Максимальная нагрузка (kg): 20000; Производительность руды (t/h): 20-35; Плотность питания (%): ≥30; Плотность концентрата (%): 50-70
• CH-SWCXJ1600L — Габариты (mm): 2634×2634×6494; Напряжение (V): 380/220; Мощность (kW): 7.5; Давление воды (MPa): ≥0.25; Расход воды (m³/h): 100-160; Качество воды (ppm): ≤300; Цилиндр (mm): 1600; Максимальная нагрузка (kg): 30000; Производительность руды (t/h): 25-40; Плотность питания (%): ≥30; Плотность концентрата (%): 50-70
• CH-SWCXJ1800L — Габариты (mm): 2892×2892×7372; Напряжение (V): 380/220; Мощность (kW): 7.5; Давление воды (MPa): ≥0.25; Расход воды (m³/h): 120-180; Качество воды (ppm): ≤300; Цилиндр (mm): 1800; Максимальная нагрузка (kg): 45000; Производительность руды (t/h): 30-50; Плотность питания (%): ≥30; Плотность концентрата (%): 50-70
• CH-SWCXJ2000L — Габариты (mm): 3200×3200×7621; Напряжение (V): 380/220; Мощность (kW): 7.5; Давление воды (MPa): ≥0.25; Расход воды (m³/h): 140-200; Качество воды (ppm): ≤300; Цилиндр (mm): 2000; Максимальная нагрузка (kg): 65000; Производительность руды (t/h): 35-60; Плотность питания (%): ≥30; Плотность концентрата (%): 50-70
• CH-SWCXJ2200L — Габариты (mm): 3532×3532×8343; Напряжение (V): 380/220; Мощность (kW): 7.5; Давление воды (MPa): ≥0.25; Расход воды (m³/h): 160-240; Качество воды (ppm): ≤300; Цилиндр (mm): 2200; Максимальная нагрузка (kg): 90000; Производительность руды (t/h): 40-70; Плотность питания (%): ≥30; Плотность концентрата (%): 50-70
