Двухлучевой лазерный интерферометр для одновременного и точного измерения длины и угла
- гибкая система измерения длины высочайшей точности
- определение угла с высочайшей точностью
- простая настройка и управление
- возможность использования различных оптических отражателей, например, сферического или плоского зеркального отражателя
- допустимый наклон измерительного отражателя до ± 12,5°
- компактная конструкция
- головка датчика может быть изготовлена из алюминия, нержавеющей стали или инвара
- Расстояние между лучами: стандартное 12 мм, другие - по запросу
- Возможны OEM-версии, OEM-программное обеспечение и вакуумная версия
- широкие возможности запуска

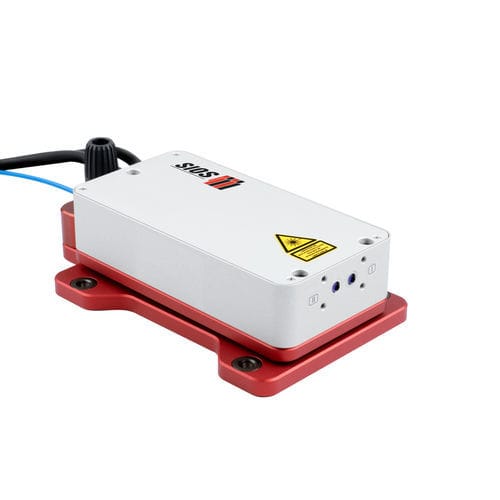

Двухлучевые лазерные интерферометры SP 5000 DS используются для решения измерительных задач, требующих одновременного получения не только информации о длине, но и об угле перемещения. Принцип измерения этого интерферометра основан на измерительном приборе SP 5000 NG.
Два измерительных лазерных луча используют свет общего лазера с одинаковой частотой. Расстояние между двумя измерительными лучами калибруется с высокой точностью. Параллельность измерительных лучей друг другу имеет большое значение. Если оба луча используют общий отражатель, угол может быть измерен и рассчитан с высоким разрешением в движении путем формирования разности.
Если оба луча работают независимо друг от друга, можно проводить дифференциальные измерения. При особо высоких требованиях к долговременной стабильности дифференциальных измерений мы рекомендуем интерферометр серии SP 5000 DI. Измерительные задачи, требующие одновременного получения другого угла, могут быть выполнены с помощью трехлучевого интерферометра SP 5000 TR.
---
