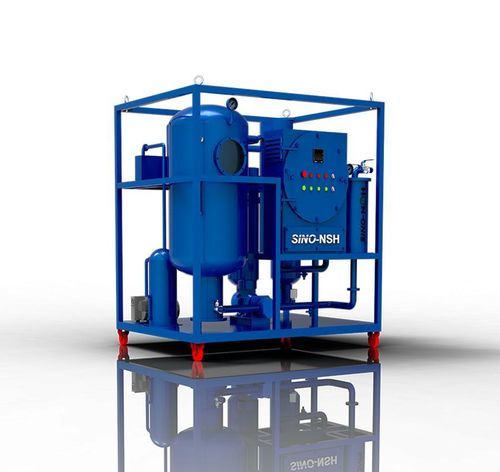

Система очистки для масла NSH-TF-E series

для использования в промышленности

Обзор продукта
NSH-TF-E — взрывозащищённая вакуумная установка для очистки турбинного масла, разработанная для взрывоопасных и горючих условий на электростанциях и в промышленных системах смазки.

• Взрывозащищённая конструкция для опасных зон.
• Установка для вакуумной дегазации и обезвоживания турбинных, гидравлических и охлаждающих масел.
• Доступны индивидуальные конфигурации и варианты исполнения.

Характеристики

• Основная функция: фильтрация, обезвоживание и дегазация турбинного масла.
• Эффективное отделение больших объёмов свободной и растворённой воды.
• Автоматическая промывка фильтра в сочетании с тонкой доочисткой.
• Применимо к смазочным материалам, содержащим пар, эмульсии, шлам, диэлектрические загрязнения и коллоиды.
• Улучшает свойства масла и увеличивает межсервисные интервалы оборудования.

Особенности

• Быстрая демульгация и эффективное удаление растворённой/растворимой воды с помощью специального демульгатора/водоотделителя.
• Двухступенчатое удаление примесей: автоматическая промывка для крупных частиц и тонкие фильтры для мелких частиц.
• Высокая степень автоматизации для онлайн-работы: компактная компоновка, стабильное управление и инфракрасный контроллер уровня для автоматической эксплуатации.

Технические параметры машины
Позиция | Ед.изм. | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Пропускная способность | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Диапазон вакуума | MPa | -0.06 ~ -0.096 (ок.)
Рабочее давление | MPa | ≤ 0.3
Содержание воды | PPM | ≤ 100
Размер примесей | µm | ≤ 5
Чистота | NAS | ≤ 6
Температурный диапазон | °C | 40–80
Демульгирующее значение | Мин | ≤ 15
Питание | V | Полностью настраиваемое (типично 380 VAC / 3-фазы / 50 Hz)
Уровень шума | dB | ≤ 70 (некоторые ≤ 75)
Мощность нагрева | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Суммарная мощность | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Диаметр вход/выход | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Масса нетто | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Габариты (Д x Ш x В) | mm | Длина: 1300,1300,1450,1550,1650,1850,2000,2400 | Ширина: 1900,900,1000,1100,1150,1250,1350,1700 | Высота: 1460,1460,1510,1510,1560,1610,1660,1760

Показатели масла после очистки

• Вода: ≤ 100 PPM
• Точность фильтрации: ≤ 5 µm (или ≤ 1 µm)
• Диэлектрическая прочность: ≥ 75 kV
• Дегазация: ≤ 0.1%

Технические характеристики

• Brand Name: Sino-NSH
• Model / Series: TF (NSH-TF-E)
• Обрабатываемое масло: турбинное масло (также подходит для гидравлических и охладительных масел)
• Функции: обезвоживание, дегазация, удаление примесей
• Диапазон пропускной способности: 1 200–18 000 L/h (в зависимости от модели)
• Диапазон вакуума: ок. -0.06 до -0.096 MPa
• Рабочее давление: ≤ 0.3 MPa
• Содержание воды после обработки: ≤ 100 PPM
• Размер примесей после обработки: ≤ 5 µm
• Чистота масла (NAS): ≤ 6
• Рабочая температура: 40–80 °C
• Демульгирующее значение: ≤ 15
• Электропитание: типично 380 VAC / 3-фазы / 50 Hz (настраиваемо)
• Мощность нагрева (по моделям): 15–120 kW
• Суммарная мощность (по моделям): 18–129 kW
• Диаметр вход/выход: 25–65 mm в зависимости от модели
• Масса нетто (по моделям): 300–1500 kg
• Срок поставки: 10 рабочих дней
• Производственная способность: 50 комплектов в месяц
