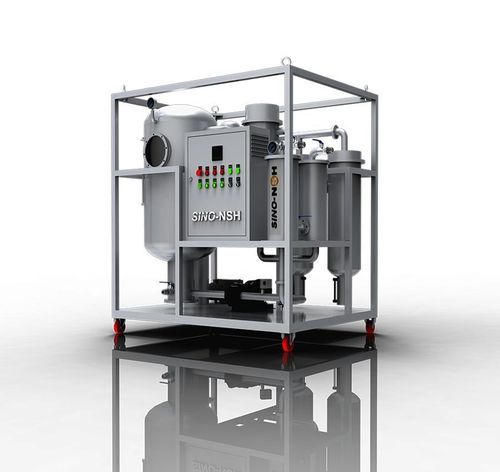

Система очистки для масла NSH-TF-series

непрерывного действиядля использования в промышленностипутем фильтрации

Общее
Серия NSH-TF — это вакуумная система очистки масла, предназначенная для турбинных масел. Устраняет большие объёмы свободной и растворённой воды, газов и твёрдых частиц. Конфигурации и опции могут быть адаптированы под требования объекта.

Кратко

• Обрабатываемое масло: турбинное масло (также применимо к гидравлическому маслу, маслу охлаждения и другим смазочным материалам с высоким содержанием воды или загрязнений)
• Функции: обезвоживание, дегазация, удаление примесей
• Производительность: 1 200–18 000 L/h (в зависимости от модели)
• Питание: типично 380 VAC / 3 фазы / 50 Hz (настраивается)

Технические характеристики
1. Непрерывная фильтрация и кондиционирование турбинного масла.
2. Способность отделять и удалять большие объёмы свободной и растворённой воды.
3. Секция автоматической обратной промывки фильтра для увеличения ресурса фильтров и стабильной работы.

Серия TF особенно подходит для обслуживания систем смазки турбин: восстанавливает свойства масла, снижает уровень загрязнений и увеличивает интервалы обслуживания оборудования.

Особенности
1. Эффективное удаление растворимой и диспергированной воды и быстрое деэмульгирование; оснащена деэмульгатором/сепаратором для осветления эмульгированного масла.
2. Многоступенчатая фильтрация с автоматической обратной промывкой удаляет крупные и мелкие частицы и шлам.
3. Высокая степень автоматизации для непрерывной онлайн-работы; инфракрасный регулятор уровня и автоматическое управление обеспечивают работу без постоянного присутствия персонала.

Параметры машины (по модели)
Item | Unit | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Производительность | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Диапазон вакуума | MPa | -0.06 ~ -0.096
Рабочее давление | MPa | ≤ 0.3
Содержание воды | PPM | ≤ 100
Размер примесей | µm | ≤ 5
Чистота | NAS | ≤ 6
Температурный диапазон | °C | 40—80
Деэмульгирующее значение | Min | ≤ 15
Питание | V | Полностью настраиваемо
Уровень шума | dB | ≤ 70 / ≤ 75 (в зависимости от модели)
Мощность нагрева | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Суммарная мощность | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Диаметр входа(выхода) | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Масса нетто | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Габариты (дл. x шир. x выс.) | mm | 1300 x 1900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Параметры масла после очистки
Диэлектрическая прочность (BDV) | kV | ≤ 75
Содержание воды | ppm | ≤ 100
Содержание газа | % | ≤ 0.1
Размер примесей | µm | ≤ 5

Варианты исполнения

• Базовая рама на поворотных колесах
• Металлический кожух на поворотных колесах
• Металлический кожух на одноосном прицепе
• Базовая рама на двухосном прицепе
• Металлический кожух на двухосном прицепе
• Металлический кожух с операторской на двухосном прицепе

Также называется
Вакуумный осушитель; Вакуумная система очистки; Дегазация масла; Регенерация; Рециркуляция

Характеристики

• Brand Name: Sino-NSH
• Серия / Модель: NSH-TF-Series (TF series)
• Обрабатываемое масло: турбинное масло (также гидравлическое, охлаждающее и другие смазочные масла)
• Функции: обезвоживание, дегазация, удаление примесей
• Диапазон производительности: 1 200 - 18 000 L/h (в зависимости от модели)
• Диапазон вакуума: ок. -0.06 до -0.096 MPa
• Рабочее давление: ≤ 0.3 MPa
• Содержание воды после очистки: ≤ 100 ppm
• Содержание газа после очистки: ≤ 0.1 %
• Размер примесей после очистки: ≤ 5 µm
• Чистота (NAS): ≤ 6
• Температурный диапазон: 40—80 °C
• Деэмульгирующее значение: ≤ 15
• Мощность нагрева (kW) и суммарная мощность (kW): зависят от модели (см. Параметры машины)
• Диаметры входа/выхода: зависят от модели (25–65 mm)
• Масса нетто: зависит от модели (300–1500 Kg)
• Габариты (L×W×H mm): зависят от модели (см. Параметры машины)
• Питание: Полностью настраиваемо (тип. 380VAC / 3Phase / 50Hz)
• Срок поставки: 10 рабочих дней
• Производственная способность: 50 комплектов в месяц
