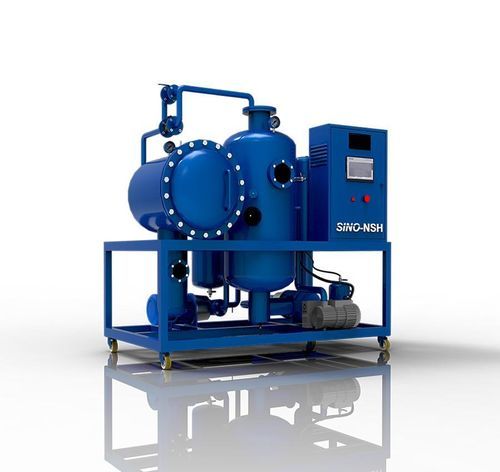

Система очистки для масла NSH-TF-A series

непрерывного действиядля использования в промышленности

Описание
NSH-TF-A — полностью автоматический очиститель с вакуумной системой, подходит для всех турбинных масел. Применяется для удаления влаги, газов, частиц и других загрязнений. Возможны индивидуальные решения. Установка использует брендовый программируемый логический контроллер (P.L.C.), приборы, сигналы тревоги и блокировки для полностью автоматической работы; также предусмотрено ручное управление некоторыми функциями. Контрольные лампы показывают рабочее состояние ключевых компонентов и аварийные сигналы.

Применение
Подходит для очистки смазочного масла турбин; также применимо к гидравлическим маслам, охлаждающим маслам и другим смазочным маслам, содержащим большое количество воды, пара, загрязнений, шлама, диэлектриков и коллоидов.

Особенности

• Эффективное удаление растворимой и диспергированной воды и быстрая демульгация: серия TF отделяет большие объемы воды и удаляет следовые количества воды; оснащена специальным демульгатором (водоотделителем), способным прояснять сильно эмульгированные масла.
• Высокая эффективность удаления загрязнений, шлама и частиц: автоматическая система обратной промывки для удаления крупных частиц и тонкая фильтрация для мелких частиц.
• Высокая автоматизация, стабильность и работа онлайн: компактный, безопасный и надежный; установлен инфракрасный регулятор уровня жидкости для автоматической работы и простоты эксплуатации.

Параметры масла после очистки
Содержание воды | единица | ≤ 100 ppm
Чистота | NAS 1638 | ≤ 6
Размер загрязнений | μm | ≤ 5
Время демульгации | мин | ≤ 15

Технические характеристики машины (выбранные строки)
Пункт | Единица | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Производительность | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Диапазон вакуума | MPa | -0.06 ~ -0.096 (прибл.) по моделям
Рабочее давление | MPa | ≤ 0.3 (по моделям)
Соотношение воды | PPM | ≤ 100
Размер загрязнений | μm | ≤ 5
Четкость | NAS | ≤ 6
Диапазон температур | °C | 40 - 80
Демульгационный показатель | мин | ≤ 15
Электропитание | V | Полностью настраиваемое (пример: 380VAC / 3Phase / 50Hz или по заказу)
Уровень шума | dB | ≤ 70 ~ ≤ 75 (в зависимости от модели)
Мощность нагрева | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Суммарная мощность | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Диаметр входа(выхода) | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Нетто масса | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Габариты (L x W x H) | mm | 1300 x 900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Комплектации / опции

• Базовая рама на роликах
• Металлический кожух на роликах
• Металлический кожух на одосной тележке
• Базовая рама на двухосной тележке
• Металлический кожух на двухосной тележке
• Металлический кожух и операторская кабина на двухосной тележке

Технические спецификации

• Модель: NSH-TF-A
• Бренд: Sino-NSH
• Функция: дегидратация, дегазация, удаление примесей
• Обрабатываемое масло: турбинное масло (также применимо к гидравлическим маслам, охлаждающим маслам и другим смазочным маслам)
• Производительность: 1200 - 18000 L/H (варианты моделей TF-20 до TF-300)
• Диапазон вакуума: прибл. -0.06 до -0.096 MPa
• Рабочее давление: ≤ 0.3 MPa
• Содержание воды после очистки: ≤ 100 ppm
• Размер примесей после очистки: ≤ 5 μm
• Чистота после очистки: NAS ≤ 6
• Рабочая температура: 40 - 80 °C
• Демульгационный показатель: ≤ 15 мин
• Электропитание: напр. 380VAC / 3Phase / 50Hz (полностью настраиваемо)
• Мощность нагрева (по модели): 15–120 kW
• Суммарная мощность (по модели): 18–129 kW
• Диаметр входа/выхода: 25–65 mm в зависимости от модели
• Нетто масса: ~300–1500 Kg в зависимости от модели
• Срок поставки: 10 рабочих дней
• Производственная способность: 50 комплектов в месяц
• Управление & Автоматизация: PLC-основанное полностью автоматическое управление с сигналами тревоги, блокировками и опциями ручного обхода
