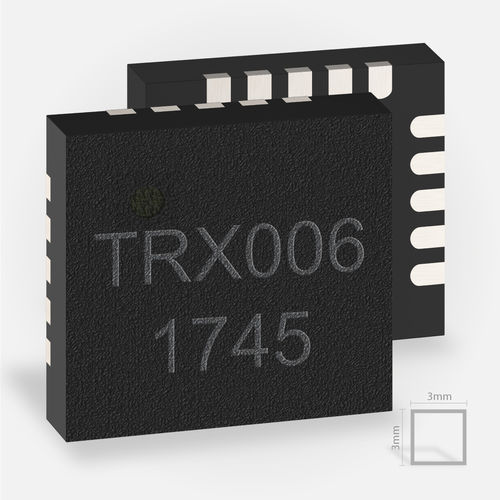

Приемопередатчик радар TRX_024_006

РЧISM-диапазонаналоговый

Модули ИС TRX_024_006 и TRX 024_007 представляют собой компактные аналоговые фронтальные модули радаров для диапазона ISM между 24,00 и 24,25 ГГц. Для решения широкого спектра задач они могут работать в режиме CW и FMCW. Их основное применение - устройства малого радиуса действия (SRD) с расстоянием до 20 метров. Это рабочее расстояние может быть увеличено до 200 метров для установки с лучевой линзой. Другой областью применения является радар зондирования уровня (резервуара) (T)LPR. Обе ИС радиочастотных приемопередатчиков, TRX_024_006 и TRX 024_007, имеют два уровня усиления и усиления, которые могут быть выбраны с помощью управляющих контактов для передатчика и приемника соответственно. Отдельный выход обеспечивает задание частоты внутреннего VCO в соотношении 1:32 (TRX_024_006) или 1:8 (TRX_024_007) от основной частоты. Это позволяет, например, оптимизировать установку для развертывания экономичных материалов печатной платы. Передача данных радарных MMIC может быть отключена с помощью разрешающего вывода в ветви tx. Минимальное энергопотребление достигается в режимах работы с низкими рабочими циклами и коротким временем нарастания до 100 мкс.
