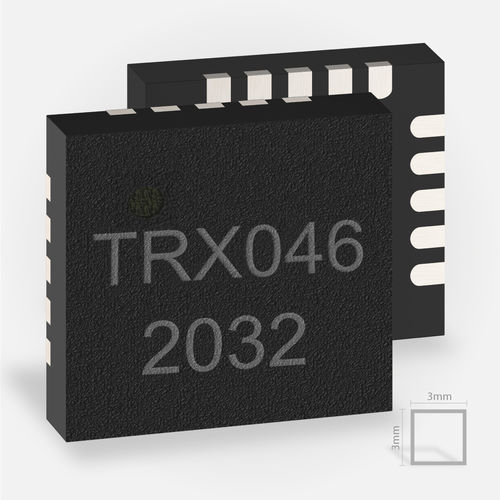

Приемопередатчик радар TRX_024_046

РЧаналоговыйинтегральная схема

ИС TRX_024_046 представляет собой компактный аналоговый радарный фронт-энд для ISM диапазона между 24,00 и 24,25 ГГц. Являясь преемником нашей широко распространенной ИС TRX_024_006, основные технические характеристики ее предшественницы практически не изменились. В качестве значительного улучшения, устойчивость к электростатическому разряду была увеличена до 2000 В (класс 2). Микросхема может работать как в режиме CW, так и в режиме FMCW, что позволяет охватить широкий спектр приложений. Основное применение - устройства малого радиуса действия (SRD) с расстоянием до 20 метров. При использовании патч-антенн или комбинации антенн и лучевых линз / отражателей угол луча радара может быть уменьшен, а рабочее расстояние увеличено до 200 метров. Благодаря полосе частот в 2 ГГц эта передняя часть радара также хорошо подходит для радаров зондирования уровня (резервуара). ИС радиочастотного приемопередатчика TRX_024_046 имеет два уровня усиления, которые могут быть выбраны с помощью управляющих контактов как для передающей, так и для приемной ветви радара. Отдельный выход обеспечивает задание частоты внутреннего VCO в соотношении 1:32 от основной частоты. Это позволяет, например, оптимизировать конструкцию для использования недорогих компонентов и материалов печатной платы FR4. С помощью разрешающего вывода в ветви tx передача данных радарных MMIC может быть отключена. Минимальное энергопотребление достигается в режимах работы с низкими рабочими циклами и коротким временем нарастания до 100 мкс.
