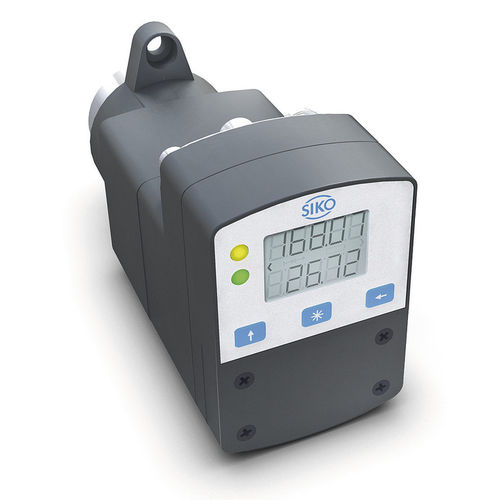

Привод AG05 Полевая шина
Полевая шина
Высокопроизводительный чрезвычайно компактный привод для автоматизированных задач позиционирования.
Профиль AG05 Fieldbus:
простая установка, дополнительная муфта не требуется
нержавеющая сталь 14 мм полый вал, армированный стекловолокном корпус
бесщёточный электродвигатель 24 В пост. тока с длительным сроком службы
твёрдый датчик абсолютного отсчёта, технология магнитного считывания
2-строчный ЖК-дисплей для значения цели и положения и клавиши управления
2 светодиода для руководства пользователя
встроенный интерфейс RS485 или CANopen
Встроенный позиционный контроллер
Технология монтажа компонентов M8 + M12
Механические данные
Характеристика - Технические данные - Дополнительная информация
Вал - нержавеющая сталь -
Корпус - стеклопластик, армированный стекловолокном -
Зажимное кольцо - нержавеющая сталь -
Штифт крутящего момента - нержавеющая сталь - форма А
- нержавеющая сталь - форма В
Номинальный крутящий момент/номинальная скорость - 3 Нм при 75 об/мин ±10 % - i =66
- 5 Нм при 50 об/мин ±10 % - i = 98
Режим работы - Aussetzbetrieb S3: 25 % ED. 10 мин. - EN 60034-1
Вес - -0,45 кг -
Электрические данные Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 24 В пост. тока ±10 % - защита от обратной полярности. выходной каскад
- 24 В пост. тока ±10 % - защита от обратной полярности. управление
Входная мощность - -58 Вт - выходной каскад
Аккумулятор - CR2477N, 3 В литий. 950 мАч -
Срок службы аккумулятора - -5 лет {с) - в зависимости от условий окружающей среды
Параметр st orage - 106 цидов - также относится к калибровочным операциям
Номинальный ток - 2,2 A ± 10% - при максимально допустимом крутящем моменте {выходной каскад)
- <50 мА ±10 % - при 24 В постоянного тока (управление)
Диапазон отображения/дисплея - 5-разрядный ЖК-дисплей 7-сегментный. -высота 7 мм - точки дедукции. 2 ряда. седальные харадеры
Специфический символ - батарея. стрелки направления -
Отображение состояния - два светодиода
---
