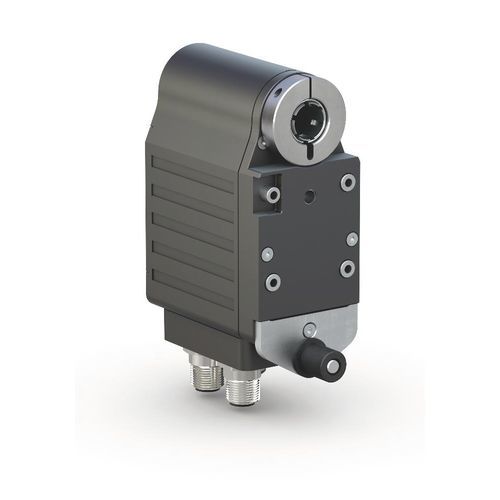

Ротационный привод AG03/1

электрическийкомпактныйвысокоэффективный

Привод AG03/1 Полевая шина Полевая шина Высокопроизводительный компактный привод для сложных задач позиционирования Профиль AG03/1 Полевая шина: Компактный, простой монтаж Сквозные полые валы до макс. 14 мм Бесщеточный двигатель 50 Вт, 24 В ЕС с длительным сроком службы Встроенная силовая и управляющая электроника с инверсной полярностью и защитой от перегрузок Встроенный датчик абсолютного положения на выходном валу интегрированный CANopen или Profibus-DP с технологией монтажа компонентов M12 встроенный интерфейс RS458/SIKONETZ5 с технологией монтажа компонентов M8 Механические данные Характеристика - Технические данные - Дополнительная информация Вал - черновая сталь - Корпус - алюминиево-цинковое литье - анодированное/порошковое покрытие Номинальный крутящий момент/номинальная скорость - 3,2 Нм при 100 об/мин - i = 48 - 1,6 Нм при 200 об/мин - i = 24 Режим работы - S3 прерывистый режим: 25 % постоянного тока. 10 мин. - EN 60034-1 Вес - '1.2 кг - Электрические данные - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 24 В пост. тока ±10 % - защита от обратной полярности. выходной каскад - 24 В постоянного тока ±10 % - защита от обратной полярности. управление (только CAN. PB. S3/09. IOL. IOL2) Входная мощность - 58 Вт - выходной каскад Аккумулятор - CR2477N, 3 В литий. 950 мАч - Срок службы аккумулятора - '5 лет {с) - в зависимости от условий окружающей среды Параметр st orage - 105 цидов - применяется также к калибровочным операциям Номинальный ток - 2,4 A ± 10% - при макс. допустимом крутящем моменте {выходной каскад) - <100 мА - при 24 В постоянного тока (управление). Только CAN. PB. S3/09. ИОЛ. IOL2 Отображение состояния - два светодиода - Клавиши - сенсорные клавиши - для режима настройки Подключение к шине - CANopen. Profibus-DP. SIKONETZ5 - гальваническая развязка интерфейса - Profibus-DP - гальваническая развязка интерфейса - SIKONETZ5 - гальваническая развязка интерфейса - ЛО-Линк. IOL - гальваническая развязка между рабочим напряжением, выходным каскадом и
