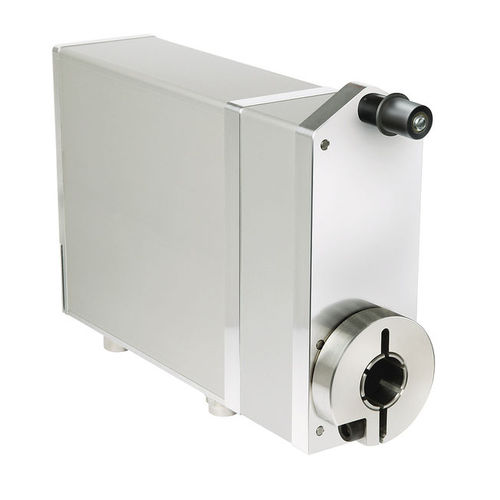

Ротационный привод AG04B

электрическийиз нержавеющей сталипост. ток

Привод AG04B Fieldbus Полевая шина Высокопроизводительный привод для решения сложных задач позиционирования Профиль AG04B Fieldbus: Простой монтаж Полый вал из нержавеющей стали до макс. 20 мм "ручное" перемещение без блока управления с помощью клавиш оператора Бесщеточный двигатель 160 Вт, 24 В пост. тока с длительным сроком службы Встроенный датчик абсолютного положения на выходном валу Электрическое подключение через пружинные клеммы или разъем Встроенный позиционный контроллер Интегрированный интерфейсный модуль Встроенный пружинный тормоз (опция) Механические данные Особенность Технические характеристики Дополнительная информация Вал - нержавеющая сталь - Корпус - алюминий - Номинальный крутящий момент/номинальная частота вращения - 6 Нм при 150 об/мин {±10 %) - i = 30,6 {макс. прим. рабочей точки) - 10 Нм при 90 об/мин {±10 %) - i = 50 {макс. прим. рабочая точка) - 14 Нм при 64 об/мин {±10 %) - i = 70.8 {макс. прим. рабочая точка) Режим работы - прерывистый режим S3: 25 % постоянного тока. 10 мин. - EN 60034-1 Вес - '3,2 кг - Электрические данные Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 24 В постоянного тока ±10 % - защита от обратной полярности Входная мощность - '160 Вт - Параметр st orage - 105 цидов - применяется также к калибровочным операциям Номинальный ток - 6 A ±5 % - Ток холостого хода - 350 мА ±20 % - (с передачей) Тип подключения - 5x PG9. клеммная колодка - 0,13... 2.5 мм2 или 0,25 ... 1,5 мм2 (E1/PG) - 2 штекерных разъема M16 - 3-полюсный. 1-контактный; 7-контактный. 1-контактный (EX) - 2 штекерных разъема M12 {B-кодировка) - 5-полюсный. 1-контактный 1x розетка (EX)
