Кольцевая магнитная лента MBR320

гибкая

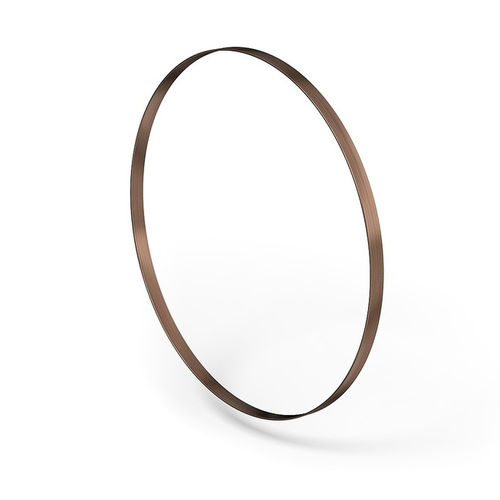

Магнитное кольцо MBR320 Инкрементальное, гибкое кольцо с магнитной лентой для самостоятельной сборки, длина полюса 3,2 мм Профиль MBR320: С отправной точкой в качестве опции Простой монтаж на самодельном носителе Механические данные Характеристика - Технические данные - Дополнительная информация Ширина ленты - 9,7 мм - - - - - - - - Толщина ленты - 1 мм - - - без покровной ленты или клейкой ленты - - - - Тип монтажа - клеевое соединение - - рекомендуемый двухкомпонентный клей: Уху Плюс 300 Endfest - - - Таблица размеров осветительных приборов - 36 - 50 - 100 - 150 - 150 - 180 - 250 Диаметр d [мм] - 35,7 ±0,03 - 49 ±0,03 - 100,9 ±0,03 - - 151,8 ±0,03 - 182,4 ±0,03 - 253,7 ±0,03 Диаметр с MBR320 [мм] - 37,7 ±0,03 - 51 ±0,03 - 102,9 ±0,03 - - 153,8 ±0,03 - 184,4 ±0,03 - 255,7 ±0,03 Круг U с MBR320 [мм] - 118.44 - 160.22 - 323.27 - - 483.18 - 579.31 - 803.31 Скорость n [мин-1] - 212710 - 29370 - 24640 - - 23100 - 22590 - 21860 Данные системы Характеристика - Технические данные - - Дополнительная информация - - - - - Длина указателя - 3,2 мм - - - - - - - - - Диапазон измерений - 360= - - - - - - - - Номер импульсного/революционного указателя - 36 - 50 - 100 - 150 - 180 - 250 Масштаб датчика 20 - 720 - 1000 - 2000 - - - 3000 - 3600 - 5000 коэффициент 16 - 576 - 800 - 1600 - - 2400 - 2880 - 4000 10 - 360 - 500 - 1000 - - 1500 - 1800 - 2500 8 - 288 - 400 - 800 - - 1200 - 1440 - 2000 5 - 180 - 250 - 500 - - 750 - 900 - 1250 4 - 144 - 200 - 400 - - 600 - 720 - 1000 1 - 36 - 50 - 100 - - 150 - 180 - 250 Таблица относится к комбинации MBR320 и MSK320
