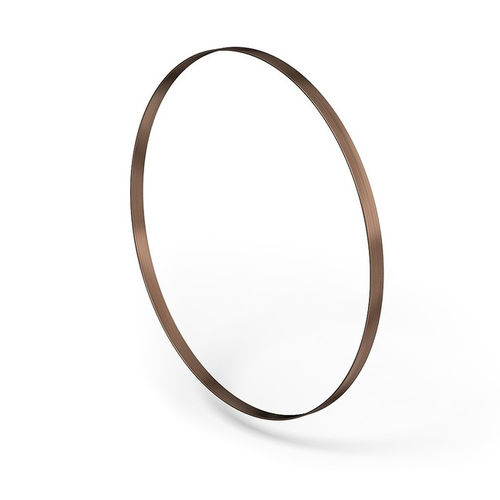

Магнитное кольцо MBR200
Инкрементальное, гибкое кольцо магнитной ленты для самостоятельной сборки, длина полюса 2 мм
Профиль MBR200:
С отправной точкой в качестве опции
Простой монтаж на самодельном носителе
Механические данные
Особенность
Технические характеристики 9,7 мм
Дополнительная информация
B и ширина Толщина ленты Тип крепления
1 мм
клеевое соединение
без защитной ленты или клейкой ленты-носителя рекомендуется двухкомпонентный клей: Уху Плюс
300 Эндфест
таблица размеров
Направляющие - 50 - 64 - 100 - 230
Диаметр d [мм] - 30,7 ±0,03 - 39,6 ±0,03 - 62,6 ±0,03 - 144,7 ±0,03
Диаметр с MBR200 [мм] - 32.7 ±0.03 - 41.6 ±0.03 - 64.6 ±0.03 - 146.7 ±0.03
Окружность U с MBR200 [мм] - 102,73 - 130,69 - 202,95 - 460,87
Скорость n [мин-1] - 214560 - 211450 - 27380 - 23250
Данные системы - -
Характеристика - Технические данные - Дополнительная информация
Длина упора - 2 мм -
Диапазон измерения - 360= -
Импульсы/революция
Число точек Масштабный коэффициент датчика
___________50 - 64 - 100 - 230
20 - 1000 1280 2000 4600
16 - 800 - 1024 - 1600 - 3680
10 - 500 - 640 - 1000 - 2300
8 - 400 - 512 - 800 - 1840
5 - 250 - 320 - 500 - 1150
4 - 200 - 256 - 400 - 920
1 - 50 - 64 - 100 - 230
Таблица относится к комбинации MBR200 и MSK210
---
