Кольцевой магнит MR500

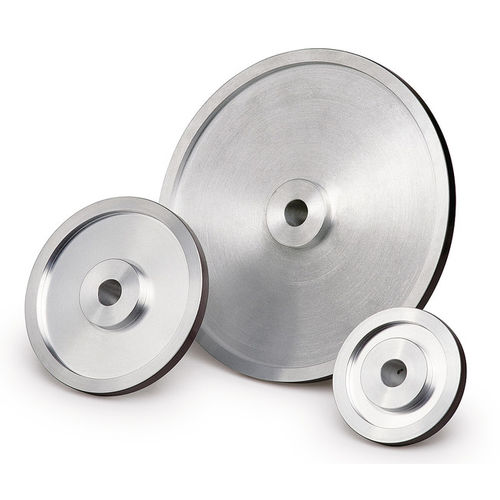

Магнитное кольцо MR500 Инкрементированное кольцо с постоянно соединенным фланцем, длина полюса 5 мм Профиль MR500: Простой монтаж с полым валом Поворотная энкодерная система со степенью защиты IP67 (в сочетании с MSK5000) До 200 000 импульсов/револьвер (800 000 приращений) С отправной точкой в качестве опции Механические данные Особенность Технические характеристики Дополнительная информация Фланг алюминий таблица размеров Pôles - 64 - 96 - 160 Диаметр D [мм] - 102 - 153 - 255 Круговая форма U [мм] - 320 - 480 - 800 Скорость [мин'1] - переменная - переменная - переменная Скорость Максимальные скорости рассчитываются по отношению к окружной скорости, при этом окружность магнитного кольца является разрезной. Скорость вращения по окружности датчика MSK5000 изменяется; она является результатом определения интервала между пускоструями и масштабного коэффициента (см. таблицу MSK5000). Скорость рассчитывается по формуле: Формула: n v "60000 U Пример: n 6 x 60000 320 -1125 le^end: n (min1) скорость v(m/s) скорость энтрейфера 60000 расширение факто" (60 с/мин x 1000 мм/м) Окружность U (мм) Данные системы - - Характеристика - Технические данные - Дополнительная информация Длина упора - 5 мм - Точность системы - ±0,1 = - при Tu = 20 = C Диапазон измерения - 360= - Импульсы/революция Номер точки - 64 - 96 - 160 Масштабирование датчика - 1250 - 80000 - 120000 - 200000 коэффициент - 250 - 16000 - 24000 - 40000 - 125 - 8000 - 12000 - 20000 - 50 - 3200 - 4800 - 8000 - 25 - 1600 - 2400 - 4000 - 12.5 - 800 - 1200 - 2000 Таблица относится к комбинации MR500 с MSK5000
