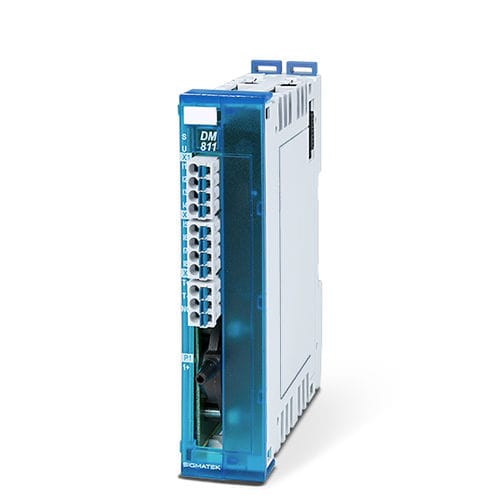

Аналоговый входной модуль DM 811

цифровойдля измерения температурыабсолютное давление

Вход абсолютного давления Вход температуры PT100 8 цифровых входов (+24 В DC/3,7 мА/0,5 мс) Для системы S-DIAS доступны макросы EPLAN для простой интеграции в шкаф управления. Цифровые входы Тип - стандартный Количество - 8 Входное напряжение - +24 В ПОСТ. ТОКА (+18-30 В ПОСТ. ТОКА) Входной ток - 3.7 мА при +24 В Входная задержка - обычно 0,5 мс Аналоговые входы Тип - температура Количество - 1 Разрешение - 0.1 °C Типы датчиков - PT100 Диапазон измерения - 0 ... 300 °C или 100,0 - 212,1 Ω Точность измерения - ±0,5 % от максимального значения измерения Время преобразования на канал - 1 мс Контроль обрыва кабеля - Да Аппаратный фильтр - обычно 1 кГц, низкие частоты 3-го порядка Программный фильтр - настраиваемый Датчик давления Количество - 1 Тип датчика давления - абсолютное давление Диапазон измерения - 0-1600 мбар Значение измерения - 0-16000 Разрешение - 12 бит Время преобразования для всех каналов - 1 мс Аппаратный фильтр - обычно 1 кГц, низкочастотный 3-го порядка Программный фильтр - настраиваемый Точность измерения - ±0,25 % конечного значения шкалы, т.е. ±4,0 мбар для температуры окружающей среды 25 °C со смещением и сравнением усиления; ±1,00 % конечного значения шкалы, т.е. ±16,0 мбар для температуры окружающей среды 0-50 °C без смещения и сравнения усиления
