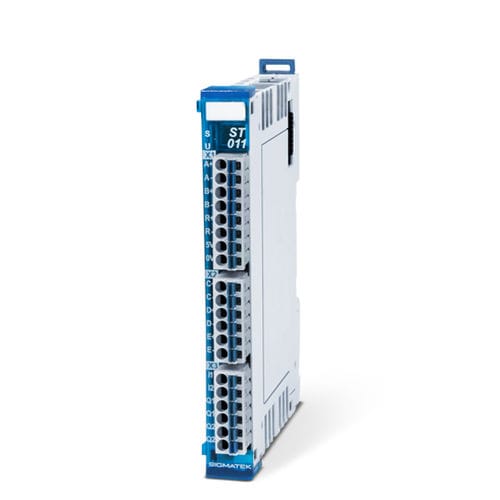

Контроллер двигателя DC ST 011

для серводвигателяшаговыйкомпактный

Частотный выход для управления силовым компонентом шагового или серводвигателя (RS422) Интерфейс инкрементного энкодера с анализом ABR для регулируемого режима 2 цифровых входа для задания движения и контроля конечных положений 2 цифровых выхода оптического соединителя (1 выход с возможностью обратного считывания) Для системы S-DIAS доступны макросы EPLAN для простой интеграции в шкаф управления. Цифровые входы Тип - стандартный Количество - 2 Входное напряжение - +24 В ПОСТ. ТОКА (+18-30 В ПОСТ. ТОКА) Входной ток - 3 мА при +24 В постоянного тока Входная задержка - обычно 0,1 мс Цифровые выходы Тип - оптический соединитель Количество - 2 Конфигурация - беспотенциальный (выход 1 либо доступен для обратного чтения, либо может использоваться как вход) Выход управления силовым компонентом Количество - 1 Выходные сигналы - Триггерные сигналы RS422 (C, /C, D, /D, E, /E) Сигнал RS422 Выходная частота - максимум 500 кГц Максимально допустимый непрерывный ток - 40 мА Вход инкрементального энкодера Количество - 1 Входные сигналы - Сигнал инкрементного энкодера RS422 (A, /A, B, /B, R, /R) Сигнал RS422 (заделка 150 Ом, размах 330 Ом) Входная частота - максимум 125 кГц Частота счетчика - максимум 500 кГц Разрешение - максимум 32 бита
