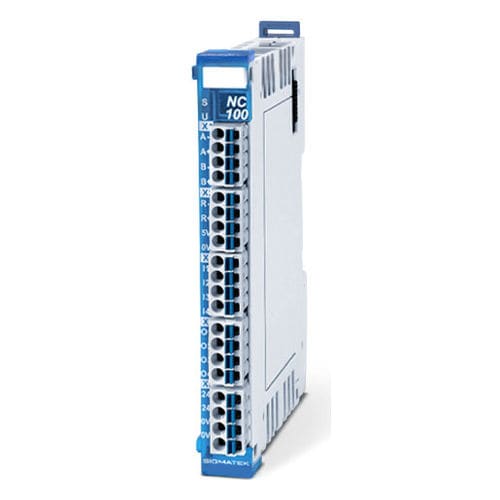

Цифровой модуль входа/выхода NC 100

TTLRS422тока

1 инкрементный энкодер Опционально с сигналом TTL или RS422 (16 бит) Питание энкодера +5 В постоянного тока 4 цифровых входа (+24 В пост. тока/3,7 мА/10 мкс) 4 цифровых выхода (+24 В пост. тока/2 A) Для системы S-DIAS доступны макросы EPLAN для простой интеграции в шкаф управления. Рабочие характеристики Напряжение питания - +24 В ПОСТ. ТОКА (+18-30 В ПОСТ. ТОКА) Цифровые входы Тип - стандартный Количество - 4 Входное напряжение - +24 В ПОСТ. ТОКА (+18-30 В ПОСТ. ТОКА) Входной ток - 3.7 мА при +24 В постоянного тока Входная задержка - обычно 10 мкс Цифровые выходы Тип - стандартный Количество - 4 Защита от короткого замыкания, ограничение тока - Да Макс. ток нагрузки/канал - 2 A Макс. общий ток - 6 A Выходное напряжение - обычно +24 В постоянного тока Вход инкрементального энкодера Количество - 1 Входные сигналы - Сигналы инкрементного энкодера RS422 (A, /A, B, /B, R, /R) RS422-сигнал (заделка 120 Ом) Сигнал инкрементного энкодера TTL (A, B, R) TTL-сигнал (1200 Ω Pull-Up) Входная частота - максимум 125 кГц Частота счетчика - максимум 500 кГц Разрешение - 16 бит Анализ сигнала - 4-портовый Питание - +5 В постоянного тока/0,2 A защита от короткого замыкания
