Фазосдвигающие трансформаторы (PST) обеспечивают точное управление потоком активной мощности в сетях переменного тока. Они используются для направления величины и направления потоков мощности по конкретным линиям передачи с целью стабилизации сети, предотвращения перегрузок, снятия узких мест и более эффективного использования имеющейся инфраструктуры. Созданные на основе многолетнего опыта разработки трансформаторов, PST‑решения поддерживают безопасную, надёжную и гибкую эксплуатацию энергосистемы.

Как работают PST
PST вводит управляемое фазовое смещение между отправной и приёмной сторонами линии передачи. Обычно применяется косвенная конструкция PST, которая сочетает шунтовую (отборную) единицу и серию, вводящую переменную компоненту напряжения в линию. PST могут выполняться в двухъядерном исполнении для высоких мощностей или в одноядерном исполнении (как правило до 230 кВ) при ограничениях по месту или транспорту.

Ключевые возможности и области применения

• Активное управление потоками активной мощности для разгрузки перегруженных коридоров и выравнивания параллельных цепей.
• Восстановление управляемости в сшитых и трансграничных сетях путём ограничения незапланированных петлевых потоков.
• Увеличение используемой пропускной способности существующих коридоров передачи для отсрочки или избежания строительства новых линий.
• Поддержка интеграции возобновляемых источников путём перенаправления переменной генерации от узлов с перегрузкой.
• Вклад в стабильность сети, соответствие требованию N-1, восстановление после аварий и контролируемое восстановление системы.

Конструкция и технические характеристики

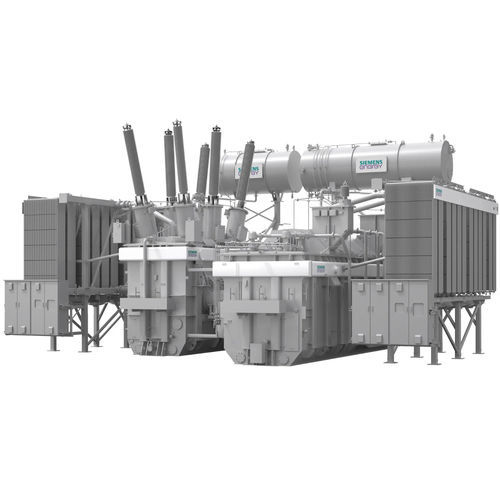

Siemens Energy предлагает PST в трёхфазном исполнении с одноядерными и двухъядерными конструкциями и с множеством вариантов конфигурации для адаптации к топологиям сетей и ограничениям площадки. Типичные характеристики включают высокую способность фазового сдвига, тонкую регулировку отборов, широкий диапазон работы, прочную механическую конструкцию, опции низкого шума, возможность изоляции на основе эстера, продвинутые концепции охлаждения и средства цифрового мониторинга и онлайн‑диагностики для поддержки технического обслуживания по состоянию и интеграции с автоматизацией подстанций.

Конфигурации применения
PST можно устанавливать в линейных или обходных схемах; типичные области применения — межсоединения, внутренние перегруженные коридоры, центры интеграции возобновляемых источников и другие точки управления установившимся потоком мощности в системах передачи высокой и сверхвысокой напряжённости.

Руководство по принятию решения (таблица)
Ситуация в сети | Типичная проблема | Как помогает PST
Постоянная перегрузка на отдельных коридорах | Некоторые линии регулярно перегружены, тогда как параллельные пути недоиспользуются | Активно перераспределяет потоки, чтобы снять узкие места и выровнять загрузку линий
Незапланированные потоки в сшитых или трансграничных сетях | Мощность следует импедансу, а не коммерческим расписаниям, что вызывает незапланированные трансграничные обмены | Восстанавливает управляемость потоков и ограничивает непреднамеренные воздействия на соседние системы
Ограниченные варианты расширения сети | Новые линии сталкиваются с ограничениями по разрешениям, стоимости или срокам | Максимизирует эффективность существующей сети и откладывает или избегает дорогостоящих укреплений
Высокие объёмы редиспетчеризации или сокращения генерации | Частые оперативные вмешательства увеличивают системные и рыночные издержки | Снижает потребность в редиспетчеризации и curtailment за счёт целевого управления потоками
Рост интеграции ВИЭ | Переменная генерация ведёт к быстро меняющимся паттернам потоков | Поддерживает безопасную интеграцию ВИЭ путём (пере)балансировки потоков активной мощности
Увеличение трансграничных обменов и рыночного сопряжения | Большие объёмы передачи нагружают взаимосвязанные сети | Обеспечивает контролируемые трансграничные обмены при сохранении безопасности системы
Строгие требования N-1 | Отказы линий или контингенции ставят под угрозу стабильность системы | Поддерживает соответствие N-1, позволяя управлять потоками активной мощности

Типичные эксплуатационные и бизнес-преимущества

• Лучшее использование существующей инфраструктуры передачи и отсрочка дорогостоящих укреплений.
• Снижение затрат на редиспетчеризацию/сокращение и уменьшение потерь в системе за счёт целевого управления потоками.
• Повышенная операционная гибкость, улучшенная устойчивость системы и повышенная способность интегрировать ВИЭ и поддерживать рыночные обмены.

Характеристики / технические спецификации

• Функция: Активное управление потоком активной мощности посредством управляемого фазового сдвига.
• Варианты конструкции: одноядерные и двухъядерные конструкции; трёхфазное исполнение; линейные или обходные конфигурации.
• Напряжение и мощность: Спроектированы для высоковольтных приложений передачи до высших классов передачи; одноядерные решения обычно до 230 кВ при применимости; поддерживаются очень высокие уровни мощности.
• Топология: Косвенные конструкции PST, комбинирующие шунтовую (отборную) единицу и серию инжекции; двухъядерные решения для больших мощностей, где требуются резервирование/гибкость.
• Управление: Тонкая регулировка отборов и широкий диапазон работы для точного контроля фазового сдвига.
• Механика и опции площадки: Компактная механическая конструкция, опции низкого шума, возможность эстера‑изоляции, продвинутые концепции охлаждения и площадочно‑специфические конфигурации.
• Мониторинг: Опции цифрового мониторинга, онлайн‑диагностики и интеграции в автоматизацию подстанций и системы управления активами.
• Применение: Трансграничные межсоединения, внутренние перегруженные коридоры, хабы интеграции возобновляемых источников и коридоры, требующие соответствия N-1 и поддержки восстановления системы.
