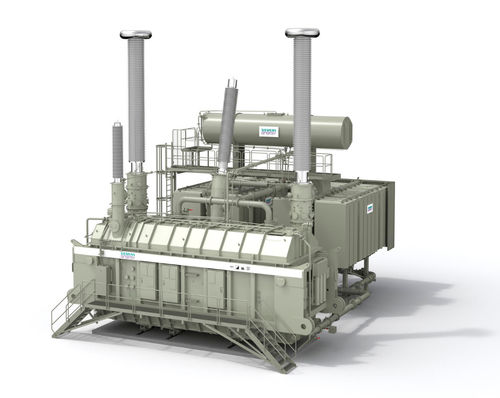

Трансформатор CCHT

мощностипогружноймонофазовый

Обзор Преобразовательные трансформаторы HVDC (высоковольтный постоянный ток) выполняют ключевую функцию интерфейса между сетями переменного тока и системами HVDC передачи. По мере роста доли возобновляемой генерации и потребности в дальних, мало-потерьных передачах эти трансформаторы обеспечивают точную адаптацию напряжения, надежную изоляцию и согласованную работу с преобразователями для наземных и морских применений.

Роль преобразовательных трансформаторов HVDC Они соединяют AC‑сеть с преобразовательными станциями (LCC и VSC), обеспечивая требуемые уровни напряжения, диэлектрическое разделение и стабильную работу при комбинированных AC/DC электрических нагрузках и гармонических искажениях.

Цели проектирования и возможности

• Точная адаптация напряжения под требования преобразователя
• Надежная AC/DC изоляция и диэлектрические характеристики
• Работа при комбинированных AC/DC нагрузках и гармонических искажениях
• Оптимизация КПД для снижения потерь при передаче
• Модульная, масштабируемая конструкция для систем до 1100 kV DC

Как работает HVDC‑трансформатор На преобразовательной станции трансформатор HVDC работает в координации с силовыми электронными преобразователями для реализации AC/DC преобразования. Типичный процесс:

• AC мощность поступает из сети
• Трансформатор корректирует напряжение под требования преобразователя
• Откорректированная мощность подается на вентильные модули преобразователя
• Преобразователь выполняет выпрямление (AC→DC) или инверсию (DC→AC)

Такая координация обеспечивает управляемый поток мощности, эффективную дальнюю передачу и стабильную интеграцию в сеть.

HVDC Classic vs HVDC Plus® Преобразовательные трансформаторы применяются как в системах с управлением обменом по линии (HVDC Classic), так и в системах на базе источника напряжения (HVDC Plus®). HVDC Classic подходит для крупномасштабной массовой передачи; HVDC Plus® обеспечивает гибкие решения для многоузловых систем, подключения офшорной ветроэнергетики и динамической стабилизации сети.

Основные функции

• Адаптация напряжения для работы выпрямителей и инверторов
• Электрическая изоляция между AC и DC системами
• Надежная работа при уровнях мощности UHVDC
• Оптимизация эффективности для снижения затрат жизненного цикла

Решаемые технические задачи

• Диэлектрические и тепловые нагрузки: системы изоляции и охлаждения для комбинированных AC/DC напряжений
• Механическая прочность: конструкции, рассчитанные на электромагнитные усилия при коммутациях и авариях
• Продвинутая регуляция напряжения: точный контроль для поддержки стабильности сети при изменяющихся нагрузках
• Контроль шума и вибраций для экологического соответствия
• Надежность в жестких условиях для офшорных и наземных применений

Кейс (избранное) Проект Changji–Guquan HVDC — поставка одного из крупнейших в мире преобразовательных трансформаторов. Ключевые параметры:

• Класс напряжения трансформатора: 1 100 kV DC
• Пропускная способность: 12 GW
• Габариты: длина 37,5 м, высота 14,4 м
• Масса: >900 тонн
• КПД: >99% при номинальной мощности
• Обеспечивает передачу на 3 284 км с минимальными потерями

Применения

• Точечная HVDC передача для массового экспорта возобновляемой энергии
• Системы HVDC PLUS® / VSC для многоузловой и офшорной интеграции
• Back‑to‑back установки для стыковки асинхронных сетей
• Многоузловые и сетевые (mesh) HVDC‑сети для взаимосвязанных систем
• Офшорные подключения и подводная передача

Siemens Energy innovations Решения Siemens Energy по HVDC‑трансформаторам включают передовые изоляционные системы для комбинированной AC/DC нагрузки, точную регуляцию напряжения, высокоэффективные конструкции, модульную масштабируемую архитектуру до 1100 kV и инженерную настройку под требования проекта.

Технические характеристики / спецификации

• Напряжение: от нескольких сотен kV до 1100 kV DC (UHVDC)
• Пример мощности: до 12 GW (Changji–Guquan)
• Пример габаритов: длина 37,5 м, высота 14,4 м (кейс)
• Пример массы: >900 тонн (кейс)
• Пример КПД: >99% при номинале (кейс)
• Требования к конструкции: выдерживать комбинированные AC/DC напряжения, гармонические искажения и динамические нагрузки
• Ключевые технологии: передовая изоляция, оптимизированный сердечник и обмотки, интегрированный мониторинг и диагностика, модульная масштабируемая конструкция
