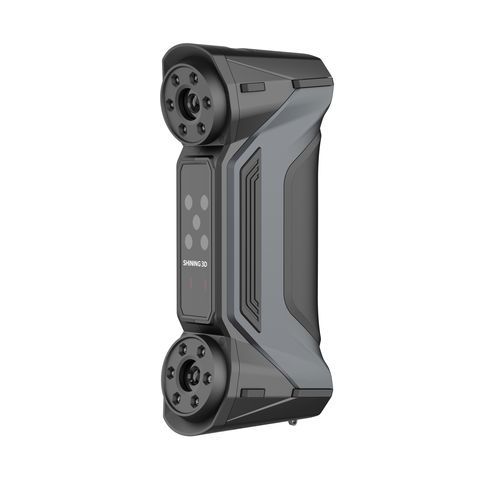

Сканер 3D FreeScan Combo+

для измерительной рукидля измерения формыдля НРК

Обзор продукта
FreeScan Combo+ Wireless обозначает полный переход к беспроводному решению для инспекций на базе компактной платформы семейства FreeScan Combo. Он объединяет Wi‑Fi 7 следующего поколения, гибридный источник света (синий лазер + инфракрасный) и встроенную видеофотограмметрию (VPG), предоставляя более быстрый, гибкий и метрологически пригодный 3D‑сканинг для контроля, обеспечения качества и обратного проектирования в требовательных промышленных условиях.

Ключевые особенности

• Беспроводная передача данных Wi‑Fi 7 следующего поколения для быстрой и стабильной передачи по заводским цехам, в ограниченных пространствах и на открытом воздухе
• Интегрированная запатентованная видеофотограмметрия (VPG) для непрерывной верификации маркеров и повышения объёмной точности
• Гибридное двухсветовое сканирование: синий лазер для отражающих/тёмных поверхностей и инфракрасный режим (без маркеров) для минимизации подготовки поверхности
• Режимы высокой производительности (высокая скорость и детализированный) и одиночная линия для сканирования глубоких карманов
• Сертифицированная метрологическая точность и прослеживаемость (калибровка в лаборатории точности SHINING 3D с аккредитацией ISO/IEC 17025, проверка по ISO 10360)

Встроенная видеофотограмметрия (VPG)
Интегрированная VPG непрерывно оптимизирует пространственные положения опорных маркеров во время сканирования, чтобы минимизировать накопленные ошибки и поддерживать объёмную точность даже для крупных компонентов.

• Объёмная точность (VPG): до 0,02 мм + 0,015 мм/м
• Сокращение накопленной ошибки при крупномасштабных измерениях
• Повышение надёжности при инспекции крупных компонентов

Беспроводная связь и питание
Питание от Wi‑Fi 7 и передовых технологий подавления помех для обеспечения надёжной беспроводной передачи. Система включает 3 перезаряжаемые батареи: до 2 часов непрерывного сканирования на аккумулятор; док для быстрой зарядки позволяет заряжать две батареи, пока третья находится в использовании, минимизируя время простоя.

Режимы сканирования и производительность

• Режим высокой скорости: 93 лазерные линии для быстрой обработки больших поверхностей
• Детализированный режим: 25 параллельных лазерных линий для захвата мелких деталей
• Режим глубоких карманов: одна лазерная линия для узких деталей
• IR быстрый режим: инфракрасное сканирование без маркеров для быстрого получения данных без подготовки
• VPG режим сканирования: оптимизированная глобальная точность для очень крупномасштабных измерений
• Частота кадров: до 180 FPS
• Скорость захвата точек (Combo+ Wireless): до 9 106 000 точек/с

Дизайн и удобство использования
Компактный и эргономичный: масса нетто 550 г, оптимизированный угол камеры для узких и сложных сред, удобная ручная эксплуатация для цеха и работы на открытом воздухе.

Области применения
Инспекция, контроль качества, обратное проектирование, анализ деформаций поверхностей в автомобильной отрасли, метрология крупногабаритных объектов (водяные турбины, сверла), инспекция инженерного оборудования, культурное наследие и другие промышленные сценарии, требующие трассируемых метрологических результатов.

Программное обеспечение и рабочий процесс
Поставляется с программным обеспечением SHINING 3D FreeScan (без подписок). Бесшовная передача в процессы инспекции и составления отчётов (например, SHINING3D Inspect) для размерного контроля, анализа GD&T, цветовых карт и автоматических отчётов.

Аксессуары и экосистема
Поддерживает аксессуары SHINING 3D Metrology, такие как наборы магнитных маркеров и двухосные поворотные столы; включает верифицированные эталонные линейки для проверки VPG.

Технические характеристики

• Model: FreeScan Combo+ Wireless
• Light sources: Blue laser + Infrared (dual light)
• High-speed scan: 93 laser lines (Combo+ Wireless)
• Detailed scan: 25 parallel laser lines
• Deep pockets scan: 1 single line
• VPG: Supported (no coded markers required)
• Accuracy: 0.02 mm
• Volumetric accuracy: 0.02 + 0.03 mm/m
• Volumetric accuracy with VPG: 0.02 mm + 0.015 mm/m
• Scan speed: Up to 9,106,000 points/s (Combo+ Wireless)
• Max. FOV: Laser: 580 × 650 mm; IR: 830 × 700 mm
• Point distance: 0.01 ～ 10 mm
• Connection: Wireless & Wired mode (Wi‑Fi 7)
• Net weight: 550 g
• Battery/runtime: Up to 2 hours per battery; includes 3 rechargeable batteries and rapid-charging dock
• Frame rate: Up to 180 FPS
• Certifications: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Acceptance test: ISO 10360 (tested in ISO/IEC 17025 Accredited Accuracy Lab)
