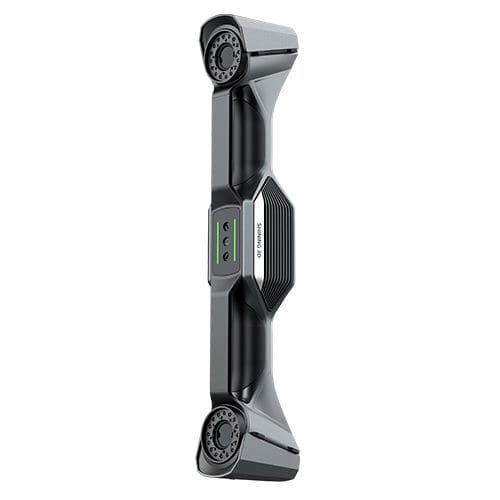

Сканирующая система 3D FreeScan UE Nova

для НРКдля трехмерных измеренийдля контроля качества

Краткое описание
FreeScan UE Nova — беспроводной 3D метрологический сканер с расширенным полем зрения, предназначенный для эффективной полевой съёмки, инспекции и обратного проектирования крупных деталей и узлов.

Ключевые преимущества

• Очень большая область сканирования: FOV до 2,6 × 2,2 м и максимальная дальность сканирования 2,6 м
• Высокоскоростная съёмка: 50 лазерных линий для быстрой записи данных (до 4 600 000 точек/с)
• Беспроводная передача с интегрированными модулями связи и опциональным проводным подключением (оптоволокно)
• Сменные аккумуляторы с поддержкой горячей замены и встроенные вычислительные модули для длительной работы в полевых условиях

Гибкое поле зрения и рабочие диапазоны

• Режим близкого расстояния (300–800 мм): детальная съёмка в ограниченных пространствах
• Стандартный режим (600–1500 мм): баланс скорости и детализации для общих задач
• Дальний режим (1200–2600 мм): быстрое покрытие очень крупных объектов

Видео‑фотограмметрия (VPG)
Применяет запатентованную видеобазированную фотограмметрию SHINING 3D без кодированных маркеров. Интегрированная калибровочная штанга и проверка маркеров в реальном времени обеспечивают объёмную точность 0,072 + 0,012 мм/м для надёжной регистрации между сенсорами.

Мобильность и производительность на месте

• Лёгкая портативная конструкция (≈1,6 кг), пригодна для полевых проверок и использования в цеху
• Сменные аккумуляторы с возможностью горячей замены для непрерывной работы в длительных проектах
• Встроенная обработка данных для ускорения рабочих процессов без постоянной зависимости от внешнего ПК

Качество данных и совместимость с материалами

• Объёмная и точечная точность, подходящая для контроля качества и обратного проектирования
• Работа с разнообразными поверхностями, включая чёрные и отражающие, за счёт технологии синего лазера
• Индикаторы качества данных для оценки полноты и качества съёмки в режиме реального времени

Программная совместимость

• SHINING3D Inspect
• PolyWorks Inspector
• Geomagic Control X
• EXModel Pro
• Geomagic Design X
• BlueStar Mapping

Применения

• Контроль качества и инспекция крупногабаритного оборудования (энергетика, тяжёлая промышленность, коммунальные службы)
• Инспекция и техническое обслуживание строительной техники и транспортных средств
• Линейные измерения в автомобильной промышленности, проверка листовых и компонентных деталей
• Полевые измерения, обратное проектирование и НИОКР

Характеристики / спецификации

• Объёмная точность (VPG): 0,072 + 0,012 мм/м
• Точность: 0,072 мм
• Разрешение: 0,5–10 мм
• Макс. FOV: 2600 × 2200 мм
• Скорость сканирования: до 4 600 000 точек/с (FreeScan UE Nova)
• Глубина резкости: до 2300 мм (диапазон 300–2600 мм)
• Подключение: беспроводное и проводное (оптоволокно)
• Вес: ≈ 1,6 кг
• Источник света: синий лазер
• Сменные аккумуляторы: да (hot-swap)
• Сертификации: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Приёмочные испытания / трассируемость: VDI/VDE 2634 Часть 3 & ISO 10360 (калибровка в аккредитованной лаборатории ISO/IEC 17025)
