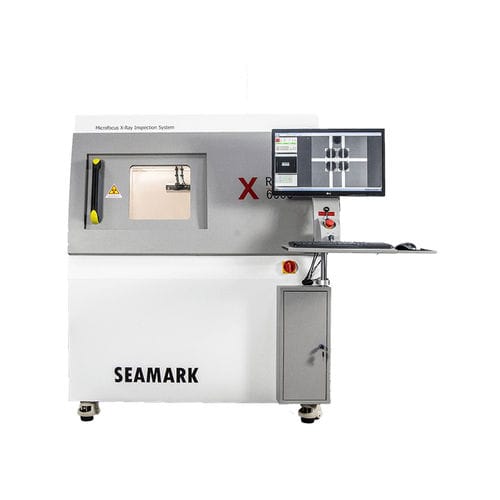

рентгеновская инспекционная система X6600
- SMT/Semicon/Solar/Connector/LED
- Изображение в высоком разрешении: Наклонная/мост/нефть/холодный припой/скрепление проволоки
- 90KV 15μm закрытая рентгеновская трубка, с длительным сроком службы, обслуживание в свободном режиме
- 1,3 миллиона цифровых плоскопанельных детекторов высокого разрешения
- 30 градусов наблюдения
- Навигация по цветному изображению, простая в использовании
- Автоматическое программирование обнаружения и автоматического анализа NG или OK
- Больше модульных панелей настройка точек наблюдения
Приложение
1) Проверка дефектов в оболочке ИС, например: расслоение, трещины, пустоты и целостность линии.
2) Измерение размера стружки, измерение кривизны линии, измерение доли площади припоя компонентов.
3) Возможные дефекты в процессах производства печатных плат, например: несоосность, паяльная мостовая и открытая.
4) Короткое замыкание припоя SMT, холодный припой, смещение компонентов, недостаточный припой, контроль и измерение пустотности припоя.
5) Дефект проверки открытых, коротких или ненормальных соединений, которые могут возникнуть в жгутах и разъемах автомобильных проводов.
6) Внутренний осмотр разрывов или полых соединений из пластика или металла.
7) Равномерность укладки батарей, контроль сварки электродами.
8) Осмотр семян, биологических материалов и т.д.
---
