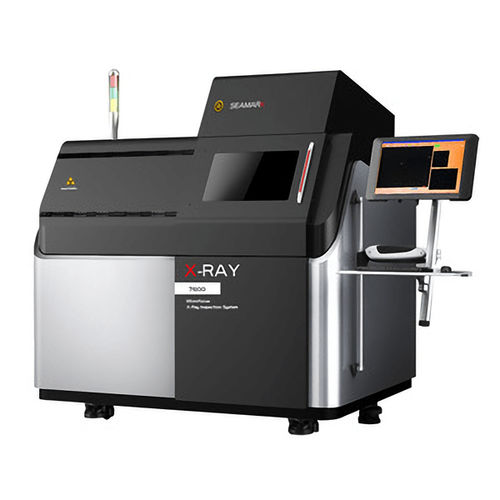

рентгеновская инспекционная система X7600
- SMT/Semicon/Solar/Connector/LED
- Изображение в высоком разрешении: Наклонная/мост/нефть/холодный припой/скрепление проволоки
- 90KV 15μm (130 KV опционально) закрытая рентгеновская трубка, длительный срок службы, обслуживание в свободном режиме
- 2,3-миллионный цифровой плоскопанельный детектор высокого разрешения
- 6-осевая система сцепления.
- 60 градусов наблюдения
-Платформа Поворот на 360°
- Цветное изображение Навигация и картирование Навигация
- Картирование мозаичной функции. (опционально)
- Масштабируемый 3D-модуль (Промышленный КТ опционально)
- Программируемое обнаружение. (необязательно)
Приложение
1) Проверка дефектов в оболочке ИС, например: расслоение, трещины, пустоты и целостность линии.
2) Измерение размера стружки, измерение кривизны линии, измерение доли площади припоя компонентов.
3) Возможные дефекты в процессах производства печатных плат, например: несоосность, паяльная мостовая и открытая.
4) Короткое замыкание припоя SMT, холодный припой, смещение компонентов, недостаточный припой, контроль и измерение пустотности припоя.
5) Дефект проверки открытых, коротких или ненормальных соединений, которые могут возникнуть в жгутах и разъемах автомобильных проводов.
6) Внутренний осмотр разрывов или полых соединений из пластика или металла.
7) Равномерность укладки батарей, контроль сварки электродами.
8) Осмотр семян, биологических материалов и т.д.
---
