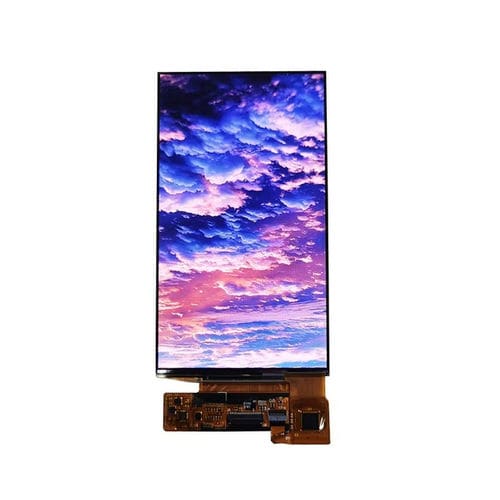

Блок индикации AMOLED YX011T90332

цветнойSPIкомпактный

Обзор продукта YX011T90332 — 1,1‑дюймовый LTPS AMOLED-модуль дисплея, разработанный для носимых устройств и компактной портативной электроники, где важны малые габариты и низкое энергопотребление при высоком качестве изображения. Самоизлучающий AMOLED обеспечивает истинный черный, очень высокий контраст, широкие углы обзора и быструю откликаемость. Модуль использует панель 126 × 294 RGB с драйвером JD9613 и поддерживает интерфейсы 3‑wire и 4‑wire SPI. Активная область и габариты корпуса подходят для тонких механических конструкций и ограниченных по месту применений.

Основные характеристики Размер дисплея: 1,1 inch
Технология дисплея: LTPS AMOLED
Разрешение: 126 × 294 (RGB)
Активная область: 10.962 × 25.578 mm
Габариты: 12.96 × 30.94 mm
Driver IC: JD9613
Интерфейс: 3‑wire SPI / 4‑wire SPI
Цвета отображения: 16,7 млн
Рабочая температура: -20°C до +70°C
Температура хранения: -30°C до +80°C
Напряжение питания: VCC 2,7–3,6 V

Оптические характеристики Яркость поверхности (тип.): 200 cd/m²
Контраст (тип.): 60 000:1
Охват NTSC: 100%
Угол обзора (тип.): 88°
Гамма: 2.2
Срок службы (T95): 24 000 часов

Условия эксплуатации Рабочая температура: -20°C до +70°C
Температура хранения: -30°C до +80°C
Напряжение питания: VCC 2,7–3,6 V

Механика / Дополнительно В комплекте механические чертежи и изображения контура модуля. Целевые применения: носимые устройства, портативная электроника и другие компактные изделия, требующие небольшого форм-фактора и энергоэффективного дисплея.

Технические характеристики

• Model: YX011T90332
• Размер дисплея: 1,1 inch
• Разрешение: 126 (RGB) × 294
• Тип панели: LTPS AMOLED
• Активная область: 10.962 × 25.578 mm
• Габариты: 12.96 × 30.94 mm
• Driver IC: JD9613
• Интерфейсы: 3‑wire SPI и 4‑wire SPI
• Яркость поверхности (тип.): 200 cd/m²
• Контраст (тип.): 60 000:1
• Цветовой охват (NTSC): 100%
• Угол обзора (тип.): 88°
• Цвета отображения: 16,7 млн
• Гамма: 2.2
• Срок службы (T95): 24 000 часов
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Напряжение питания: VCC 2,7–3,6 V
