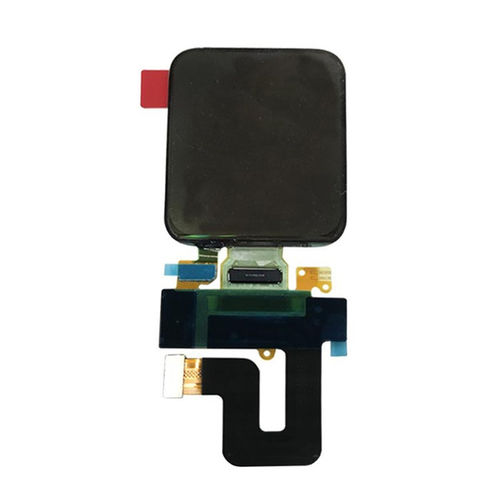

Блок индикации AMOLED YX1784AC63.A

цветной1,77"SPI

Обзор
YX1784AC63A — 1,78-дюймовый LTPS AMOLED модуль дисплея, разработанный для носимых устройств и компактных умных гаджетов, требующих глубоких чёрных тонов, высокого контраста и низкого энергопотребления. Модуль оснащён драйвером RM69090 и поддерживает интерфейсы MIPI и SPI, обеспечивая разрешение 368 × 448 в компактных механических габаритах.

Ключевые характеристики

• Модель: YX1784AC63A
• Размер дисплея: 1,78 дюйма
• Разрешение: 368 × 448
• Технология дисплея: LTPS AMOLED (self-emissive)
• Цвета: 16,7 миллионов
• Расположение пикселей: Real RGB
• Шаг пикселя: 78 × 78 μm
• Активная область: 28,7 × 34,94 mm
• Габариты LTPS стекла: 30,6 × 37,99 mm
• Габариты封 стекла: 30,6 × 37,24 mm
• Драйвер IC: RM69090
• Интерфейс: MIPI / SPI
• Направление просмотра: All O'Clock

Основные спецификации (таблица)
Позиция : Спецификация
Размер дисплея : 1,78 дюйма
Технология дисплея : LTPS AMOLED Display
Разрешение : 368 × 448
Цвета дисплея : 16,7 миллионов
Активная область : 28,7 × 34,94 mm
Габариты LTPS стекла : 30,6 × 37,99 mm
Габариты封 стекла : 30,6 × 37,24 mm
Шаг пикселя : 78 × 78 μm
Драйвер IC : RM69090
Интерфейс : MIPI / SPI
Рабочая температура : -20°C до +70°C
Температура хранения : -40°C до +80°C

Оптические характеристики
Параметр : Типично
Технология дисплея : LTPS AMOLED
Разрешение : 368 × 448
Цвета дисплея : 16,7 миллионов
Расположение пикселей : Real RGB
Направление просмотра : All O'Clock
Интерфейс : MIPI / SPI
Драйвер IC : RM69090

Условия эксплуатации
Позиция : Диапазон
Рабочая температура : -20°C до +70°C
Температура хранения : -40°C до +80°C
Напряжение батареи : 2,9–4,8 V
Напряжение I/O : 1,65–1,95 V

Механическая схема
Механические чертежи и контуры модуля предоставляются для интеграции в конструкцию и показывают активную область и размеры стеклянных контуров для механического монтажа и проектирования корпуса.

Технические характеристики

• Model: YX1784AC63A
• Размер дисплея: 1,78 дюйма
• Разрешение: 368 × 448
• Технология дисплея: LTPS AMOLED (self-emissive)
• Цвета: 16,7 миллионов
• Расположение пикселей: Real RGB
• Шаг пикселя: 78 × 78 μm
• Активная область: 28,7 × 34,94 mm
• Габариты LTPS стекла: 30,6 × 37,99 mm
• Габариты封 стекла: 30,6 × 37,24 mm
• Драйвер IC: RM69090
• Интерфейс: MIPI / SPI
• Направление просмотра: All O'Clock
• Рабочая температура: -20°C до +70°C
• Температура хранения: -40°C до +80°C
• Напряжение батареи: 2,9–4,8 V
• Напряжение I/O: 1,65–1,95 V
