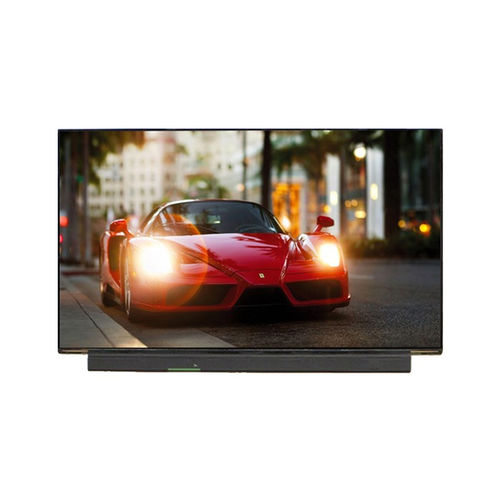

Блок индикации TFT YXF60UBA63.A

AMOLEDцветной3840x2160

Обзор
YXF60UBA63A — 15,6‑дюймовый LTPS TFT AMOLED модуль дисплея, разработанный для ноутбуков и профессиональных встроенных приложений, требующих сверхвысокого разрешения, широкого цветового охвата и точных оптических характеристик. Самоизлучающие пиксели AMOLED обеспечивают истинный черный, высокий контраст, быструю реакцию и улучшенную энергоэффективность по сравнению с традиционными ЖК‑экранами.

Ключевые характеристики

• Размер дисплея: 15,6 дюйма
• Разрешение: 3840 × 2160 (UHD)
• Технология дисплея: LTPS TFT AMOLED
• Угол обзора: во всех направлениях
• Driver IC: MTK timing controller (T-CON) + RM98110 source driver IC
• Интерфейс: eDP 1.4b
• Расположение пикселей: Real RGB
• Цвета дисплея: RGB 10 бит
• Типичная яркость: 400 кд/м²; пиковая HDR яркость: 550 кд/м²
• Широкий цветовой охват: 98% Adobe RGB, 98% DCI‑P3
• Контрастность: 100 000:1
• Время отклика: 1 мс; частота обновления: 60 Гц

Применение
Рекомендуется для премиальных ноутбуков и устройств для создателей контента, промышленных рабочих станций, медицинского визуализационного оборудования и профессиональных встроенных систем, где требуются сверхвысокое разрешение, цветовая точность и быстрая реакция.

Основные характеристики
Размер дисплея: 15,6 дюйма
Технология дисплея: LTPS TFT AMOLED Display
Разрешение: 3840 × 2160 (UHD)
Активная область: 344.2176 × 193.6224 мм
Габаритные размеры: 348.22 × 215.57 × 2.19 мм
Driver IC: MTK T-CON + RM98110 Source IC
Расположение пикселей: Real RGB
Цвета дисплея: RGB 10 бит
Интерфейс: eDP 1.4b
Типичная яркость: 400 кд/м²
Пиковая HDR яркость: 550 кд/м²
Контрастность: 100 000:1
Adobe RGB: 98%
DCI‑P3: 98%
Время отклика: 1 мс
Частота обновления: 60 Гц
Рабочая температура: -20°C до +70°C
Температура хранения: -40°C до +85°C

Механический чертеж
Механический чертеж и контур модуля предоставлены для механической интеграции и монтажа; смотрите чертеж для габаритных размеров и деталей крепления.

Технические характеристики

• Модель: YXF60UBA63A
• Тип дисплея: AMOLED (архитектура LTPS TFT AMOLED)
• Разрешение: Ultra HD 3840 × 2160
• Интерфейс: eDP 1.4b (высокая скорость)
• Драйверное решение: MTK timing controller + RM98110 source IC
• Глубина цвета: 10 бит RGB
• Яркость: 400 кд/м² типичная, 550 кд/м² пиковая HDR
• Цветовой охват: 98% Adobe RGB, 98% DCI‑P3
• Контрастность: 100 000:1
• Время отклика: 1 мс
• Частота обновления: 60 Гц
• Активная область: 344.2176 × 193.6224 мм
• Габаритные размеры: 348.22 × 215.57 × 2.19 мм
• Диапазон рабочих температур: -20°C до +70°C
• Диапазон температур хранения: -40°C до +85°C
